DIAMOND
Kim cương (Diamond) — Hồ sơ ngọc học chuyên sâu
Comprehensive Gemological Reference for the Crystalline Allotrope of Pure Carbon
GemLab.vn Research Edition • Tháng 5/2026
Kim cương (diamond) là dạng thù hình tinh thể của carbon nguyên chất (C), kết tinh trong hệ lập phương — vật liệu cứng nhất của tự nhiên và là đá quý nổi tiếng nhất thế giới. Cùng với ruby, sapphire và emerald, kim cương là một trong bốn "đá quý cổ điển" (classic precious stones), nhưng nó vượt trội về danh tiếng văn hoá: biểu tượng của tình yêu vĩnh cửu, quyền lực, và sự bền vững.
Kim cương có những đặc thù ngọc học độc đáo: được cấu tạo từ chỉ một nguyên tố (carbon) giống than chì nhưng tính chất trái ngược hoàn toàn; được đánh giá theo hệ 4Cs (Color, Clarity, Cut, Carat) với Cut được chuẩn hoá khoa học — điều không có ở đá màu. Thách thức ngọc học lớn nhất hiện nay là phân biệt kim cương tự nhiên với tổng hợp (HPHT/CVD) — vốn có cùng thành phần, cấu trúc và tính chất.
Bài viết này cung cấp tài liệu tham chiếu chuyên sâu ở chuẩn nghiên cứu, tổ chức thành 4 tabs:
- Tab 1 — Khoáng vật học & Tinh thể học: Cấu trúc diamond cubic, liên kết sp³, phân loại Type (Ia/Ib/IIa/IIb), cơ chế tạo màu fancy
- Tab 2 — Nguồn gốc & Thành tạo: Hình thành trong manti, ống kimberlite, các nước sản xuất, bối cảnh Việt Nam/ĐNÁ (trung thực: không có mỏ kim cương)
- Tab 3 — Định danh & Xử lý: Tổng hợp HPHT/CVD & cách phát hiện (vấn đề trung tâm), xử lý màu/độ trong, đá nhái (CZ, moissanite)

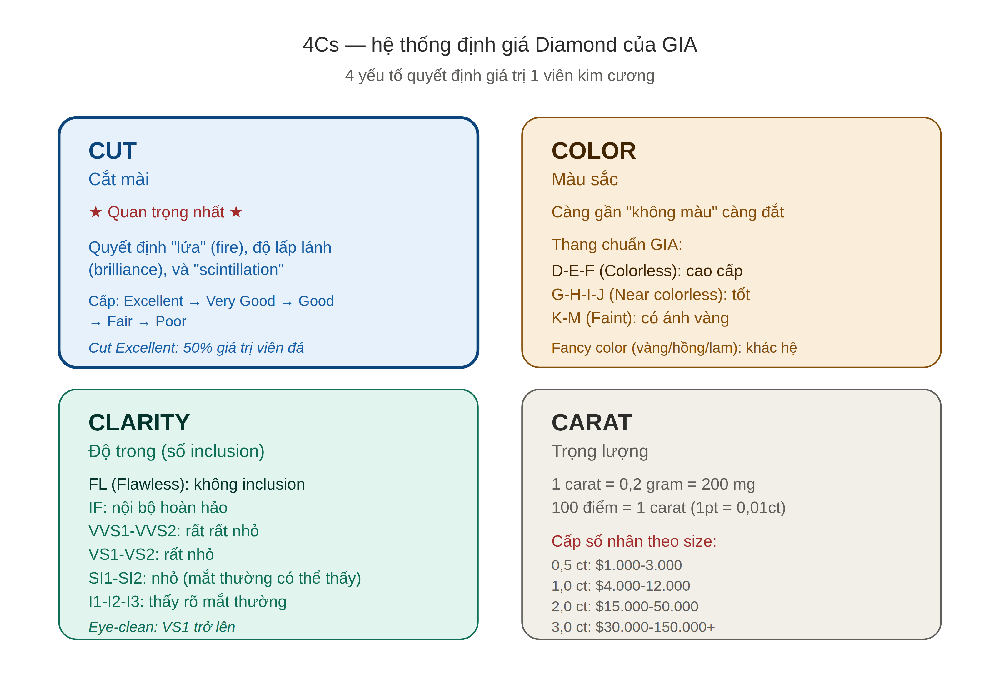

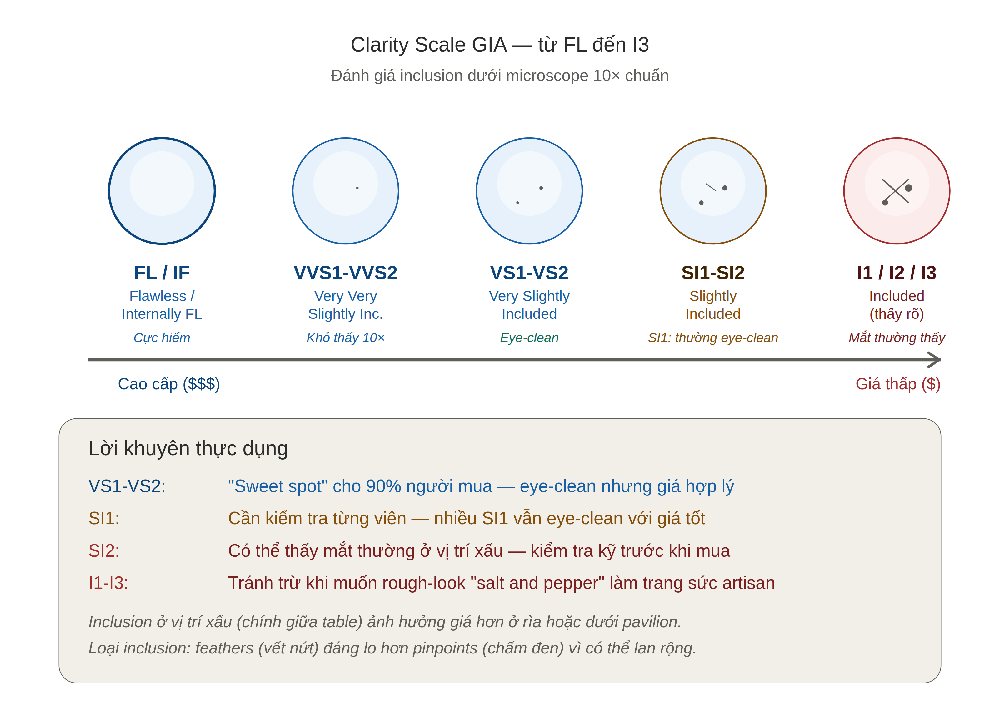

- Tab 4 — Đánh giá chất lượng (4Cs): Color (D-Z), Clarity (FL-I3), Cut (khoa học vẻ đẹp), Carat, fancy color, báo cáo lab
Tài liệu tổng hợp từ các nguồn peer-reviewed (Gems & Gemology, Science, Economic Geology) và giáo trình ngọc học chuẩn.
TAB 1 — Khoáng vật học & Tinh thể học / Mineralogy & Crystallography
1.1. Định danh khoáng vật / Species Definition
Kim cương (diamond) là dạng thù hình tinh thể của carbon nguyên chất (C), kết tinh trong hệ lập phương. Đây là một trong những vật liệu phi thường nhất của tự nhiên: cứng nhất trong các khoáng vật (Mohs 10), có độ dẫn nhiệt cao nhất trong các vật liệu tự nhiên, chiết suất cao và tán sắc mạnh tạo nên "lửa" (fire) đặc trưng. Tên gọi "diamond" bắt nguồn từ tiếng Hy Lạp adamas nghĩa là "không thể chế ngự / bất khả xâm phạm".
Điều đặc biệt về kim cương là nó được cấu tạo từ chỉ một nguyên tố — carbon — giống như than chì (graphite), nhưng có tính chất hoàn toàn trái ngược. Sự khác biệt nằm hoàn toàn ở cách sắp xếp nguyên tử (cấu trúc tinh thể):
| Tính chất / Property | Kim cương / Diamond | Than chì / Graphite |
|---|---|---|
| Thành phần | C (carbon) | C (carbon) |
| Liên kết / Bonding | sp³, mạng 3D | sp², lớp 2D |
| Độ cứng Mohs | 10 (cứng nhất) | 1-2 (rất mềm) |
| Độ trong suốt | Trong suốt | Đục, đen |
| Dẫn điện | Cách điện (trừ Type IIb) | Dẫn điện |
| Tỷ trọng | 3,52 | 2,1-2,3 |

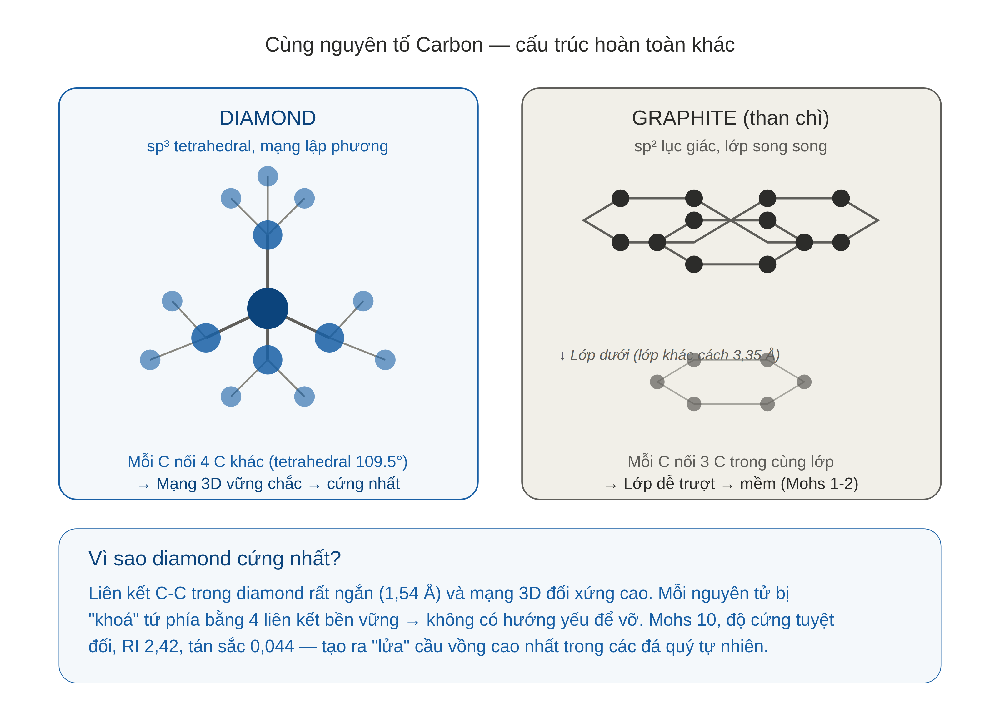

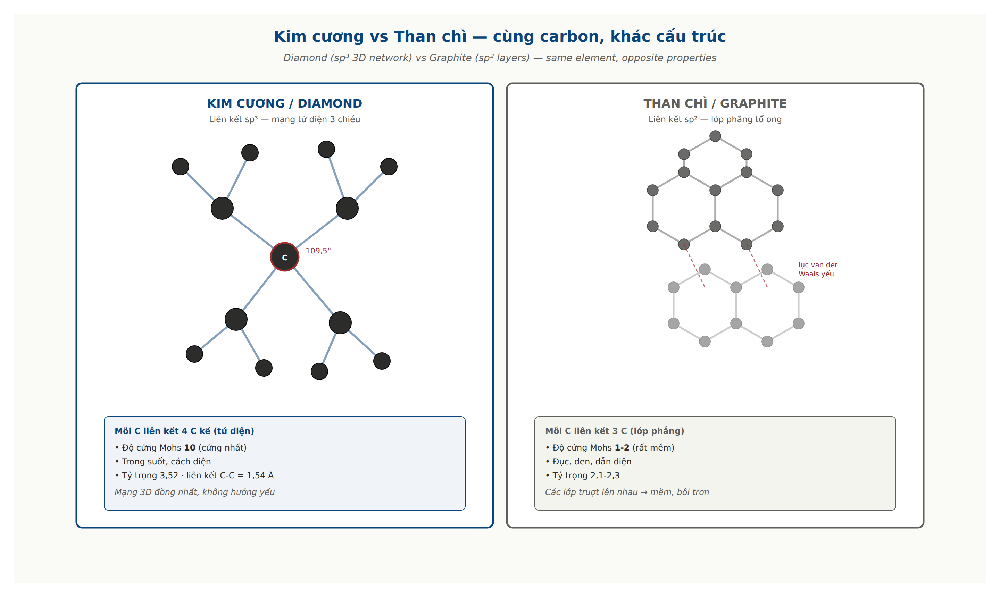

Diamond structure compared to graphite — same carbon element, different arrangement. Diamond: each C atom covalently bonds to 4 neighbors (sp³) forming an extremely strong 3D tetrahedral network. Graphite: sp² bonding forms flat honeycomb layers held by weak van der Waals forces → soft, slippery. One element, two structures, opposite properties.
1.2. Cấu trúc tinh thể / Crystal Structure
Kim cương có cấu trúc "diamond cubic" — một dạng đặc biệt của mạng lập phương tâm mặt (FCC). Mỗi nguyên tử carbon liên kết cộng hoá trị với bốn nguyên tử carbon kề nhau, sắp xếp theo hình tứ diện đều (tetrahedral), với góc liên kết 109,5°. Các liên kết C-C này là liên kết cộng hoá trị thuần tuý, rất ngắn (1,54 Å) và cực kỳ mạnh.
Chính cấu trúc mạng ba chiều liên kết cộng hoá trị đồng đều theo mọi hướng này giải thích các tính chất phi thường của kim cương:
- Độ cứng tối đa: Không có hướng yếu trong mạng — mọi liên kết đều mạnh như nhau
- Độ dẫn nhiệt cao: Mạng cứng truyền dao động nhiệt (phonon) hiệu quả
- Cách điện: Mọi electron đều tham gia liên kết, không có electron tự do (trừ Type IIb có boron)
- Chiết suất cao: Mật độ nguyên tử và mật độ electron cao

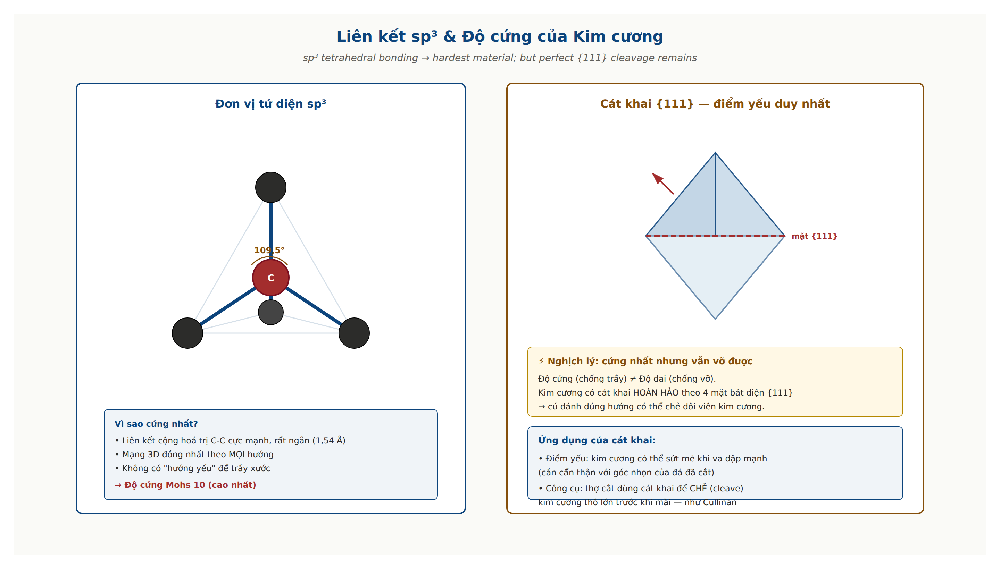

sp³ bonding and the hardness of diamond. Each carbon atom is at the center of a tetrahedron, covalently bonded to 4 carbons at the vertices, angle 109.5°. The uniform 3D network has no weak direction → Mohs hardness 10. However, diamond does have perfect cleavage along {111} (octahedral planes) — the one weakness cutters exploit to cleave rough diamond.
1.3. Dữ liệu tinh thể học / Crystallographic Data
| Thông số / Parameter | Giá trị / Value |
|---|---|
| Thành phần / Composition | C (carbon nguyên chất) |
| Hệ tinh thể / Crystal system | Lập phương / Cubic (isometric) |
| Space group | Fd3̄m (No. 227) |
| Lattice parameter | a = 3,567 Å |
| Z (số nguyên tử / cell) | 8 |
| Độ dài liên kết C-C | 1,54 Å |
| Góc liên kết / Bond angle | 109,5° (tetrahedral) |
| Phối trí / Coordination | 4-fold (tứ diện) |
1.4. Hình thái tinh thể / Crystal Morphology
Kim cương tự nhiên kết tinh trong hệ lập phương, với hình thái phổ biến nhất là bát diện (octahedron) — hình tám mặt tam giác. Đây là hình thái lý tưởng phản ánh tính đối xứng lập phương và các mặt {111} phát triển mạnh.
| Hình thái / Habit | Mô tả / Description |
|---|---|
| Octahedron (bát diện) | Hình 8 mặt tam giác — phổ biến nhất, lý tưởng cho cắt mài |
| Cube (lập phương) | 6 mặt vuông — thường có bề mặt không hoàn hảo |
| Dodecahedron (12 mặt) | Mặt thoi — do hoà tan/biến dạng |
| Macle (tinh thể sinh đôi) | Twin phẳng tam giác — khó cắt |
| Bột/công nghiệp | Tinh thể bất định, dùng công nghiệp |
Bề mặt tinh thể kim cương thô thường có các đặc điểm tăng trưởng/hoà tan đặc trưng: trigons (hố tam giác trên mặt bát diện), đường vân, và các họa tiết khắc mòn — những đặc điểm này giúp giám định viên xác nhận tính tự nhiên của kim cương thô.
1.5. Tính chất vật lý / Physical Properties
| Tính chất / Property | Giá trị / Value | Ghi chú / Notes |
|---|---|---|
| Độ cứng Mohs / Hardness | 10 | Cứng nhất trong khoáng vật tự nhiên |
| Tỷ trọng / Specific gravity | 3,52 | Rất ổn định, dùng để phân biệt với đá nhái |
| Cát khai / Cleavage | Hoàn hảo {111} | 4 hướng (bát diện) — thợ cắt dùng để chẻ |
| Vết vỡ / Fracture | Vỏ sò / conchoidal | Khi vỡ không theo cát khai |
| Độ dai / Toughness | Tốt nhưng không tối đa | Có thể sứt mẻ theo cát khai |
| Độ dẫn nhiệt / Thermal conductivity | Cao nhất tự nhiên | Cơ sở cho "diamond tester" (bút thử nhiệt) |
| Tính từ / Magnetism | Không từ |
1.6. Tính chất quang học / Optical Properties
| Tính chất / Property | Giá trị / Value |
|---|---|
| Chiết suất / Refractive index (RI) | 2,417 (rất cao) |
| Đặc tính quang / Optical character | Đẳng hướng / Isotropic (singly refractive) |
| Tán sắc / Dispersion | 0,044 (cao — tạo "lửa"/fire) |
| Ánh / Luster | Kim cương / Adamantine (mạnh nhất) |
| Góc tới hạn / Critical angle | 24,4° (rất nhỏ → phản xạ toàn phần dễ) |
| Độ phát quang / Fluorescence | Thay đổi — thường xanh dương dưới UV-LW |
Vẻ đẹp lấp lánh của kim cương đến từ sự kết hợp của ba yếu tố quang học, được thợ cắt tối ưu hoá qua kiểu cắt (xem Tab 4):
- Brilliance (độ sáng): Ánh sáng trắng phản xạ — nhờ chiết suất cao và góc tới hạn nhỏ tạo phản xạ toàn phần
- Fire (lửa): Ánh sáng tách thành phổ màu cầu vồng — nhờ tán sắc cao (0,044)
- Scintillation (lấp lánh): Các tia sáng nhấp nháy khi đá/ánh sáng/người xem chuyển động
Huỳnh quang / Fluorescence
Khoảng 25-35% kim cương phát huỳnh quang dưới tia UV (đặc biệt UV sóng dài), phổ biến nhất là màu xanh dương (do trung tâm N3 — ba nguyên tử nitơ quanh một nút khuyết). Huỳnh quang là một đặc điểm thú vị với ý nghĩa kép:
- Có thể có lợi: Huỳnh quang xanh nhẹ có thể làm kim cương màu thấp (I-J, hơi vàng) trông trắng hơn dưới ánh sáng ban ngày (vì xanh bù vàng)
- Có thể bất lợi: Huỳnh quang mạnh đôi khi làm đá trông "đục sữa" (hazy) ở đá màu cao, giảm giá trị
- Công cụ giám định: Mẫu huỳnh quang dưới UV sâu (DiamondView) là dấu hiệu quan trọng phân biệt tự nhiên/tổng hợp (xem Tab 3)
Huỳnh quang được ghi trên giấy giám định ở các mức: None, Faint, Medium, Strong, Very Strong. Tác động lên giá phụ thuộc cường độ và cấp màu của đá.

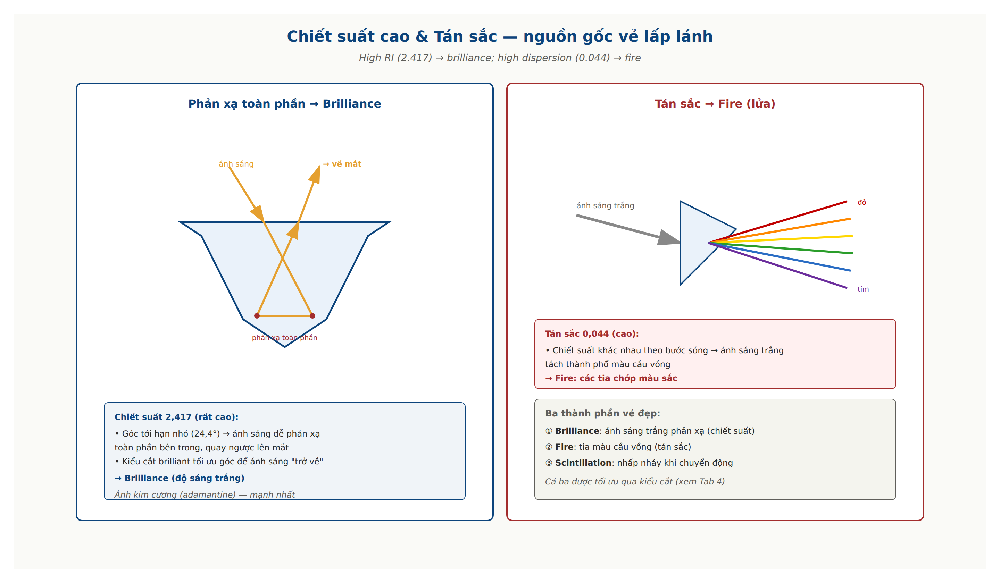

High refractive index & dispersion of diamond. RI 2.417 (very high) creates a small critical angle (24.4°) → light easily undergoes total internal reflection, returning upward as brilliance. Dispersion 0.044 splits white light into a rainbow spectrum → "fire". The brilliant cut optimizes both effects.
1.7. Phân loại Type / Type Classification
Một hệ thống phân loại đặc thù và cực kỳ quan trọng của kim cương là phân loại Type, dựa trên sự hiện diện và dạng của tạp chất nitơ (N) và boron (B) trong mạng tinh thể. Phân loại này có ý nghĩa lớn cho cả khoa học, xác định nguồn gốc tự nhiên/tổng hợp, và màu sắc.

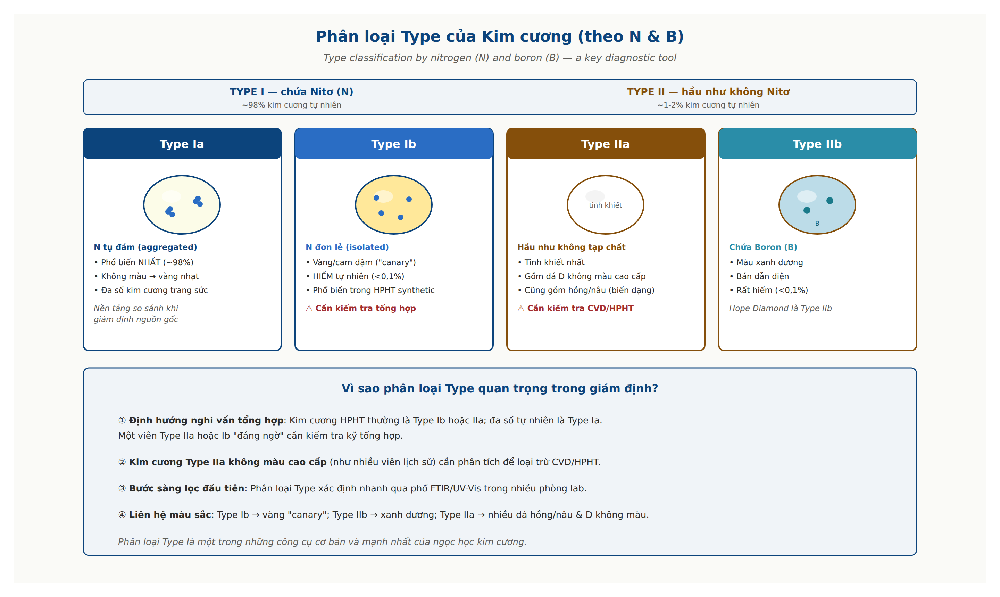

Diamond Type classification by N and B impurities. Type I contains nitrogen (Ia: aggregated N — ~98% of natural diamonds; Ib: isolated N — rare in nature, common in HPHT synthetics). Type II has almost no nitrogen (IIa: purest, includes many pink/brown diamonds colored by deformation; IIb: contains boron → blue color, electrically conductive). This classification is an important diagnostic tool.
| Type | Tạp chất / Impurity | Đặc điểm / Characteristics | Tỷ lệ / Frequency |
|---|---|---|---|
| Type Ia | N tụ đám (aggregated) | Phổ biến nhất; thường không màu đến vàng nhạt | ~98% tự nhiên |
| Type Ib | N đơn lẻ (isolated) | Vàng/cam đậm ("canary"); hiếm tự nhiên, phổ biến HPHT synthetic | <0,1% tự nhiên |
| Type IIa | Hầu như không tạp chất | Tinh khiết nhất; gồm nhiều đá hồng/nâu (biến dạng) và đá D không màu cao cấp | ~1-2% tự nhiên |
| Type IIb | Boron (B) | Màu xanh dương; bán dẫn điện; rất hiếm (Hope Diamond) | <0,1% tự nhiên |
1.8. Cơ chế tạo màu / Color Genesis
Kim cương "không màu" lý tưởng là carbon hoàn toàn tinh khiết. Trên thực tế, hầu hết kim cương có chút màu (thường vàng nhạt) do tạp chất hoặc khuyết tật mạng. Khi màu đủ đậm và đẹp, kim cương trở thành "fancy color diamond" — có thể giá trị cực cao.

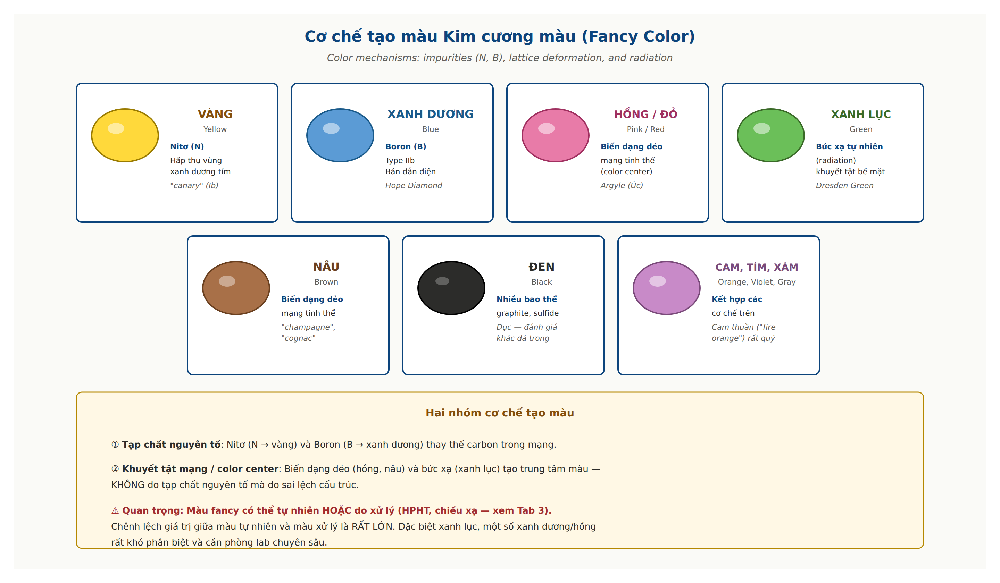

Color mechanisms in fancy color diamonds. Yellow/orange: nitrogen (N) absorbs blue. Blue: boron (B) — Type IIb. Pink/red: plastic deformation of the lattice creating color centers, not impurities. Green: natural radiation creating surface defects. Brown: deformation. Black: abundant graphite/sulfide inclusions. Each mechanism produces a distinct spectral signature.
| Màu / Color | Nguyên nhân / Cause | Ghi chú / Notes |
|---|---|---|
| Vàng / Yellow | Nitơ (N) hấp thụ xanh dương-tím | Phổ biến nhất; "canary" (Type Ib) cao cấp |
| Xanh dương / Blue | Boron (B) — Type IIb | Rất hiếm, giá trị cao (Hope Diamond) |
| Hồng / Đỏ (Pink/Red) | Biến dạng dẻo mạng (color center) | Argyle (Úc); đỏ thuần cực hiếm |
| Xanh lục / Green | Bức xạ tự nhiên (radiation) | Thường chỉ ở lớp bề mặt; khó giám định |
| Nâu / Brown | Biến dạng dẻo mạng | Phổ biến nhất trong fancy; "champagne", "cognac" |
| Đen / Black | Nhiều bao thể (graphite, sulfide) | Đục, đánh giá khác đá trong suốt |
| Cam, tím, xám | Kết hợp các cơ chế trên | Hiếm; cam thuần ("fire orange") rất quý |
1.9. Lịch sử & ý nghĩa văn hoá / History & Cultural Significance
Kim cương có lịch sử văn hoá lâu đời và phong phú nhất trong các đá quý. Được biết đến từ Ấn Độ cổ đại (các mỏ Golconda nổi tiếng, >2.000 năm trước), kim cương ban đầu được trân trọng vì độ cứng và sự lấp lánh bí ẩn hơn là vẻ đẹp được cắt mài — kỹ thuật cắt facet hiện đại chỉ phát triển từ thế kỷ 14-15 ở châu Âu.
| Giai đoạn / Era | Phát triển / Development |
|---|---|
| Cổ đại (Ấn Độ) | Mỏ Golconda; kim cương để nguyên hoặc đánh bóng nhẹ; biểu tượng quyền lực, bùa hộ mệnh |
| Thế kỷ 14-17 | Kỹ thuật cắt facet phát triển ở châu Âu (Venice, Antwerp); point cut → table cut → rose cut |
| Thế kỷ 18-19 | Phát hiện mỏ Brazil (1725) rồi Nam Phi (1867) — kim cương từ cực hiếm thành phổ biến hơn |
| 1888 | De Beers thành lập — kiểm soát nguồn cung & định hình thị trường toàn cầu |

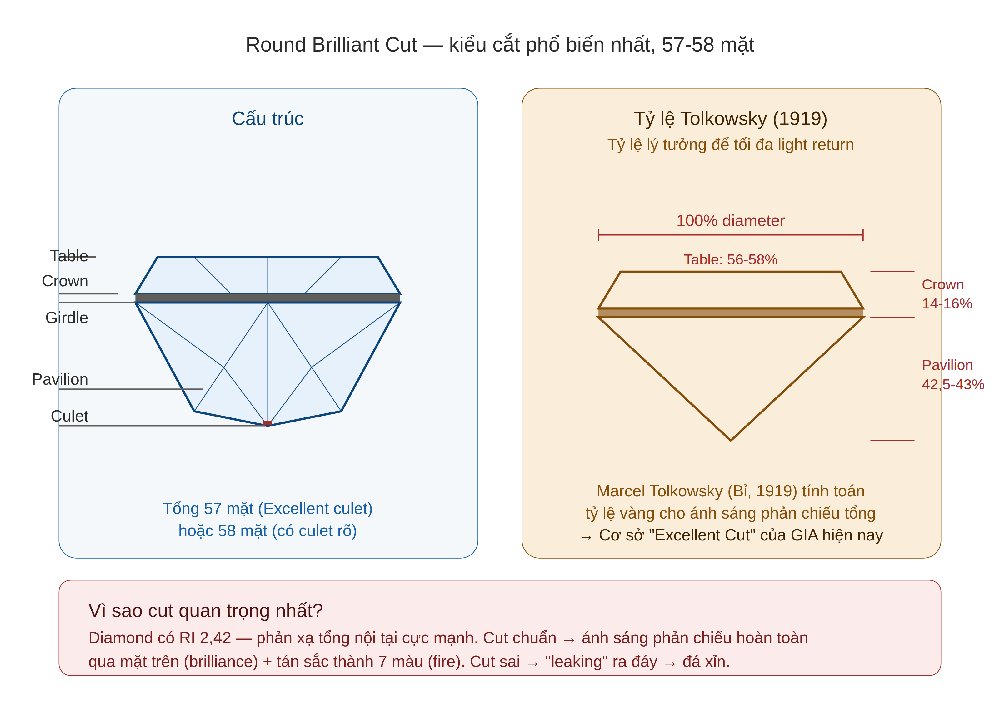

| 1919 | Marcel Tolkowsky tính toán tỷ lệ cắt "ideal" round brilliant — cơ sở khoa học của cut |
| 1947 | Chiến dịch "A Diamond is Forever" — gắn kim cương với nhẫn đính hôn |
| 1940s-50s | GIA phát triển hệ 4Cs & thang D-Z — chuẩn hoá đánh giá toàn cầu |
Ngoài đá quý, kim cương còn có giá trị công nghiệp lớn nhờ độ cứng và độ dẫn nhiệt: dùng làm mũi khoan, lưỡi cắt, bột mài, dao phẫu thuật, cửa sổ quang học, và tản nhiệt điện tử. Phần lớn kim cương công nghiệp ngày nay là kim cương tổng hợp (rẻ và sản xuất được số lượng lớn). Sự phát triển của kim cương tổng hợp cho công nghiệp (từ những năm 1950s) chính là tiền đề kỹ thuật dẫn đến kim cương tổng hợp chất lượng đá quý hiện nay.
TAB 2 — Nguồn gốc & Thành tạo / Origin & Formation
2.1. Điều kiện thành tạo / Formation Conditions
Kim cương được hình thành sâu trong manti Trái Đất (mantle), ở độ sâu khoảng 150-250 km, dưới điều kiện áp suất và nhiệt độ cực cao. Phần lớn kim cương có tuổi rất cổ — từ 1 đến 3,5 tỷ năm — già hơn nhiều so với các đá vây quanh chúng khi được đưa lên bề mặt.
Carbon nguồn để tạo kim cương đến từ nhiều nguồn: carbon nguyên thuỷ của manti, hoặc carbon từ vật chất hữu cơ và carbonate bị hút chìm (subduction) xuống manti qua các mảng kiến tạo. Quá trình kết tinh diễn ra cực kỳ chậm trong môi trường manti ổn định dưới các nền cổ, qua hàng triệu đến hàng tỷ năm. Đây là lý do mỗi viên kim cương tự nhiên thực sự là một kỳ quan địa chất — sản phẩm của thời gian và điều kiện không thể tái tạo trên bề mặt.
| Điều kiện / Condition | Giá trị / Value |
|---|---|
| Độ sâu thành tạo / Formation depth | ~150-250 km (manti trên); một số >700 km |
| Áp suất / Pressure | ~4,5-6 GPa (45.000-60.000 atm) |
| Nhiệt độ / Temperature | ~900-1.300 °C |
| Tuổi / Age | 1-3,5 tỷ năm (rất cổ) |
| Môi trường / Setting | Manti dưới các nền cổ (cratons) |
| Nguồn carbon / Carbon source | Manti nguyên thuỷ hoặc hữu cơ/carbonate hút chìm |

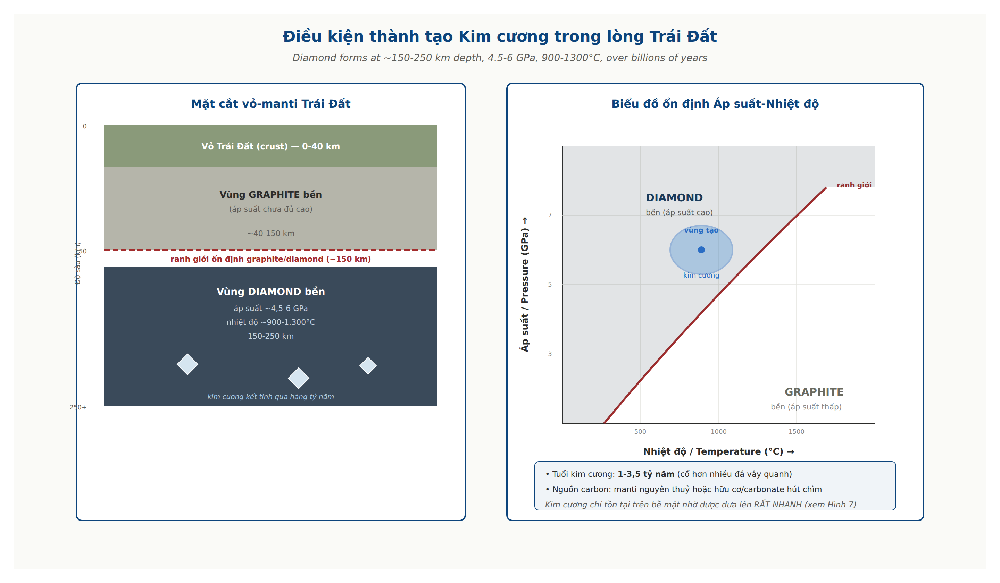

Diamond formation conditions inside the Earth. Diamond is stable at depths of ~150 km and below, where pressure is sufficiently high (the "diamond stable" zone). At shallower depths, carbon exists as graphite. The pressure-temperature diagram shows the stability boundary between the two allotropes. Diamond survives at the surface only because it is brought up very rapidly by kimberlite eruptions.
2.2. Ống kimberlite & vận chuyển / Kimberlite Pipes & Transport
Kim cương hình thành sâu trong manti, nhưng được tìm thấy trên bề mặt nhờ một quá trình vận chuyển đặc biệt: phun trào kimberlite (kimberlite eruption). Đây là loại phun trào núi lửa hiếm gặp, xuất phát từ rất sâu (>150 km) và di chuyển lên bề mặt với tốc độ cực nhanh (có thể vài chục km/giờ), mang theo kim cương cùng các mảnh đá manti.

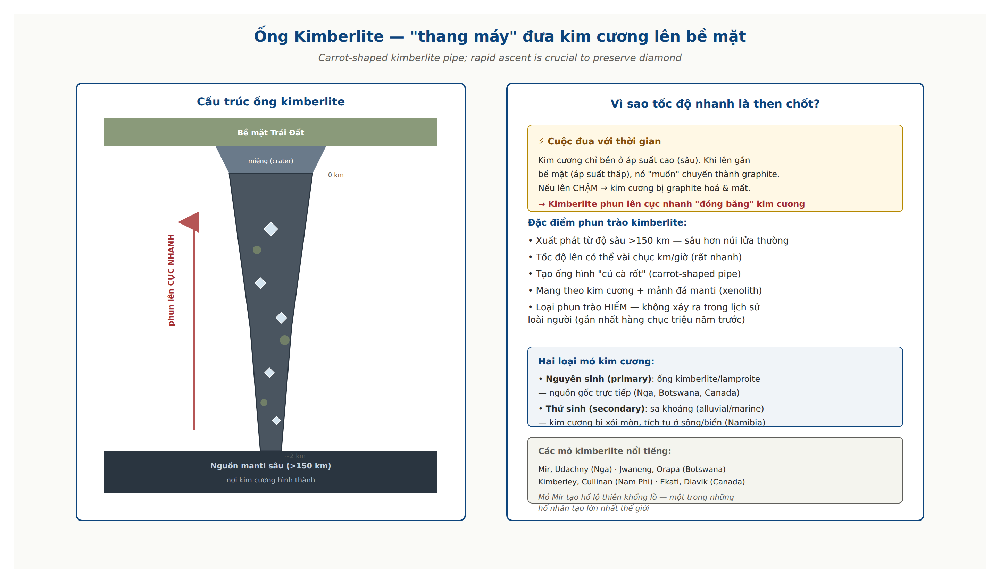

Kimberlite pipe structure and diamond transport. Kimberlite magma originates at depths >150 km, ascends extremely rapidly through fractures, forming a carrot-shaped pipe at the surface. The high speed is crucial: if slow, diamond would convert to graphite. Diamonds may then be eroded and accumulate in alluvial/placer deposits in rivers and seas.
| Loại mỏ / Deposit type | Mô tả / Description |
|---|---|
| Primary — Kimberlite pipe | Ống núi lửa nguyên sinh; nguồn chính (Nga, Botswana, Canada) |
| Primary — Lamproite pipe | Tương tự kimberlite; ví dụ mỏ Argyle (Úc, kim cương hồng) |
| Secondary — Alluvial/Placer | Sa khoáng sông; kim cương xói mòn, tích tụ (Namibia, một phần châu Phi) |
| Secondary — Marine | Sa khoáng biển (Namibia ven biển — chất lượng cao) |
Phương pháp khai thác: Mỏ kimberlite được khai thác bằng hai cách chính tuỳ độ sâu — khai thác lộ thiên (open-pit) cho phần trên (tạo nên các hố khổng lồ như mỏ Mir ở Siberia, một trong những hố nhân tạo lớn nhất thế giới), và khai thác hầm lò (underground) khi xuống sâu hơn. Mỏ sa khoáng (alluvial) được khai thác bằng sàng đãi và phân loại tỷ trọng. Đặc biệt, khai thác sa khoáng biển ngoài khơi Namibia dùng tàu chuyên dụng hút trầm tích đáy biển — một trong những hoạt động khai thác kim cương độc đáo nhất. Sau khai thác, kim cương thô được phân loại, đánh giá, rồi cắt mài (chủ yếu tại Surat, Ấn Độ — nơi xử lý ~90% kim cương thế giới về số lượng) trước khi ra thị trường.
2.3. Bản đồ kim cương thế giới / World Map of Diamond Sources

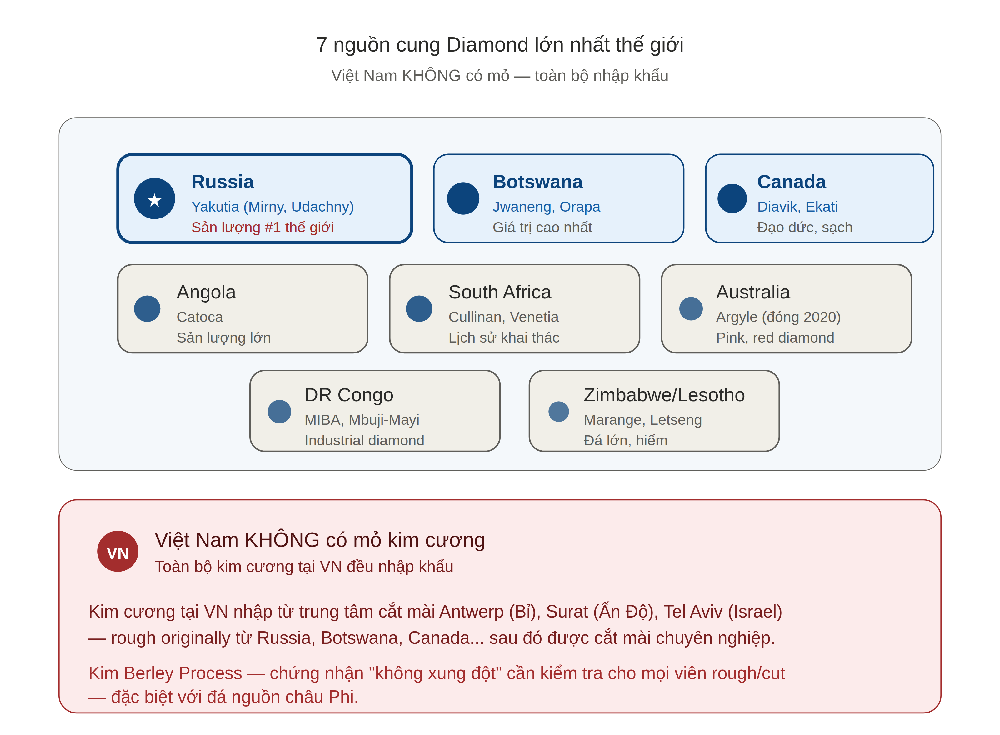

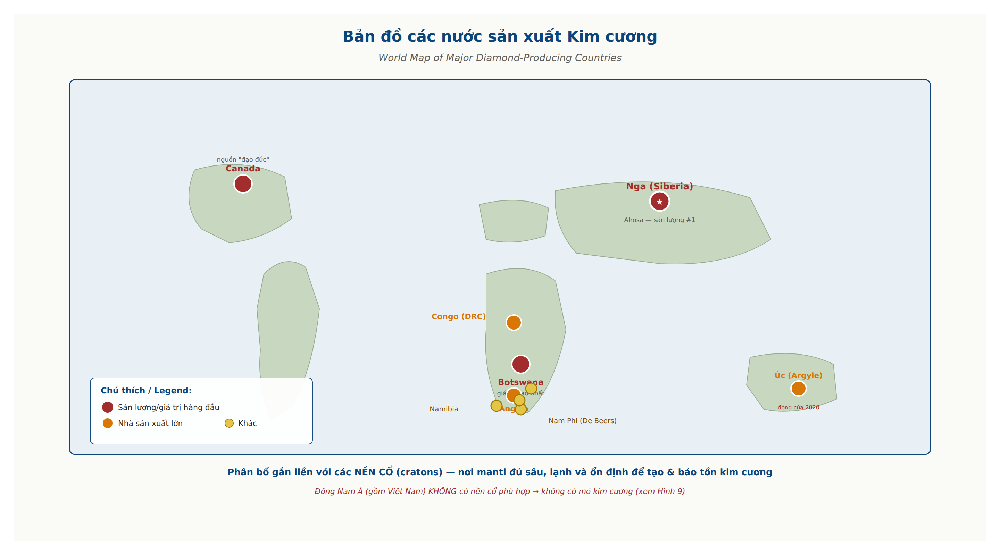

Distribution of major diamond-producing countries. Largest production (by carat): Russia (Siberia — Alrosa), Botswana, Canada, Congo (DRC), Australia (Argyle — closed 2020), South Africa (historic — De Beers), Angola, Namibia, Zimbabwe, Lesotho. Distribution is tied to ancient cratons where the mantle is deep and stable enough to form diamonds.
2.4. Các nước sản xuất chính / Major Producing Countries
| Quốc gia / Country | Đặc điểm / Characteristics |
|---|---|
| Nga / Russia (Siberia) | Sản lượng lớn nhất thế giới (Alrosa); mỏ Mir, Udachny, Jubilee |
| Botswana | Giá trị cao nhất; mỏ Jwaneng, Orapa (Debswana — De Beers + chính phủ) |
| Canada | Nguồn "đạo đức" hiện đại; mỏ Ekati, Diavik, Gahcho Kué (từ 1990s) |
| Congo (DRC) | Sản lượng lớn về carat, chủ yếu chất lượng công nghiệp |
| Úc / Australia (Argyle) | Nguồn kim cương hồng nổi tiếng nhất; đóng cửa 2020 → hồng tăng giá mạnh |
| Nam Phi / South Africa | Lịch sử ngành (De Beers từ 1888); mỏ Kimberley, Cullinan, Premier |
| Angola, Namibia | Angola: kimberlite; Namibia: sa khoáng biển chất lượng cao |
| Lesotho | Mỏ Letšeng — nổi tiếng kim cương lớn chất lượng cao |
2.5. Kim cương tại Việt Nam & Đông Nam Á / Diamonds in Vietnam & SE Asia
Tương tự emerald, Việt Nam không có mỏ kim cương thương mại. Đây là thực tế địa chất cần nêu rõ một cách trung thực. Việt Nam thiếu các nền cổ (cratons) ổn định và đủ sâu — điều kiện tiên quyết để hình thành và bảo tồn kim cương.

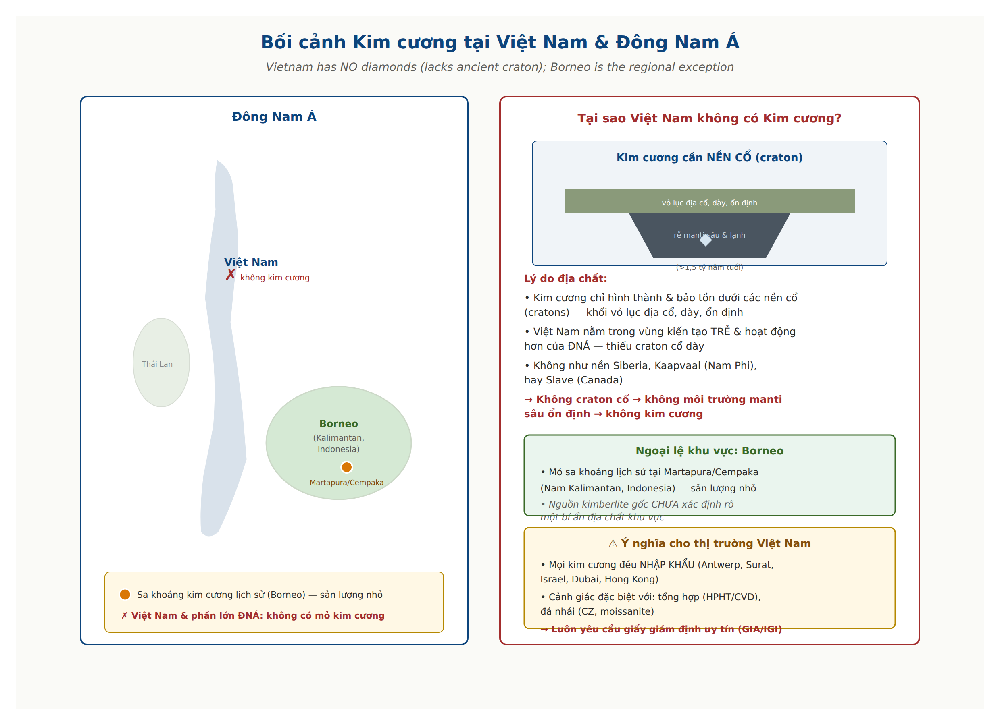

Diamond context in Vietnam & Southeast Asia. Vietnam has NO diamond deposits — it lacks the necessary ancient craton. The only notable regional exception is Borneo island (Kalimantan, Indonesia) with historic alluvial deposits at Martapura/Cempaka — small production, with unclear kimberlite source. All diamonds in the Vietnamese market are imported.
Bối cảnh khu vực Đông Nam Á:
- Việt Nam: Không có mỏ kim cương. Một số khảo sát địa chất lịch sử không phát hiện nguồn kinh tế. Địa chất Việt Nam (đới tạo núi trẻ, thiếu craton cổ) không thuận lợi cho kim cương.
- Borneo (Kalimantan, Indonesia): Ngoại lệ khu vực duy nhất đáng kể — mỏ sa khoáng (alluvial) lịch sử tại Martapura/Cempaka, Nam Kalimantan. Sản lượng nhỏ, khai thác thủ công. Nguồn kimberlite gốc vẫn chưa được xác định rõ ràng (một bí ẩn địa chất).
- Phần còn lại ĐNÁ: Không có nguồn kim cương đáng kể.
Đối với thị trường Việt Nam: mọi kim cương đều nhập khẩu (qua Bỉ/Antwerp, Ấn Độ/Surat, Israel, Dubai, Hong Kong). Người mua cần đặc biệt chú ý đến (a) phân biệt kim cương tự nhiên với tổng hợp (HPHT/CVD — vấn đề lớn nhất hiện nay), (b) các đá nhái (CZ, moissanite), và (c) giấy giám định uy tín (GIA, IGI, HRD).
2.6. Kim cương & đạo đức / Diamonds & Ethics
Ngành kim cương có những vấn đề đạo đức và nguồn gốc quan trọng mà người tiêu dùng hiện đại quan tâm:
- Conflict diamonds / "blood diamonds": Kim cương khai thác ở vùng xung đột để tài trợ chiến tranh. Tiến trình Kimberley (Kimberley Process, 2003) được lập ra để chứng nhận kim cương không xung đột, dù vẫn có tranh luận về hiệu quả.
- Nguồn gốc & truy xuất: Các chương trình truy xuất nguồn gốc (như Canadamark, De Beers Tracr) cho phép xác minh nguồn gốc đạo đức.
- Kim cương tổng hợp (lab-grown): Được tiếp thị như lựa chọn "đạo đức" và rẻ hơn. Tuy nhiên cần phân biệt rõ ràng và công bố đầy đủ — đây là vấn đề định danh, không phải đạo đức tuyệt đối (xem Tab 3).
2.7. Kim cương nổi tiếng lịch sử / Famous Historic Diamonds
Lịch sử kim cương gắn liền với những viên đá huyền thoại, mỗi viên mang câu chuyện về địa chất, quyền lực và văn hoá:
| Viên kim cương / Diamond | Trọng lượng | Đặc điểm / Significance |
|---|---|---|
| Cullinan | 3.106 ct thô | Lớn nhất từng tìm thấy (Nam Phi 1905); chẻ thành 9 viên lớn + nhiều viên nhỏ; Cullinan I (530 ct) gắn trên vương trượng Anh |
| Hope Diamond | 45,52 ct | Xanh dương trứ danh (Type IIb, boron); "lời nguyền" huyền thoại; Bảo tàng Smithsonian |
| Koh-i-Noor | 105,6 ct | Một trong những viên cổ nhất được biết; lịch sử Ấn Độ-Ba Tư phức tạp; vương miện Hoàng gia Anh |
| Centenary | 273,85 ct | Màu D, độ trong FL — một trong những viên lớn hoàn hảo nhất (De Beers) |
| Pink Star | 59,60 ct | Hồng "Fancy Vivid Pink"; bán đấu giá $71,2 triệu (2017) — kỷ lục |
| Dresden Green | 41 ct | Xanh lục tự nhiên lớn nhất được biết; bức xạ tự nhiên; lịch sử >300 năm |
Những viên kim cương lớn chất lượng cao như Cullinan và Centenary thường là Type IIa — tinh khiết hoá học bất thường. Nghiên cứu gần đây (Smith et al., 2016, đăng trên Science) cho thấy nhiều viên kim cương lớn loại này (gọi là "CLIPPIR") hình thành từ kim loại lỏng trong manti sâu — sâu hơn nhiều so với kim cương thông thường, mang lại hiểu biết mới về cấu trúc bên trong Trái Đất.
TAB 3 — Định danh & Xử lý / Identification & Treatments
3.1. Tổng quan thách thức giám định / Identification Challenge Overview
Giám định kim cương hiện đại phải giải quyết ba câu hỏi tách biệt, mỗi câu hỏi có ý nghĩa lớn về giá trị:
- Có phải kim cương thật không? (vs đá nhái như CZ, moissanite) — dễ nhất, công cụ cơ bản giải quyết được
- Tự nhiên hay tổng hợp? (vs HPHT/CVD lab-grown) — KHÓ NHẤT và quan trọng nhất hiện nay; cần thiết bị chuyên dụng
- Màu/độ trong tự nhiên hay đã xử lý? (HPHT, chiếu xạ, khoan laser, lấp đầy) — cần phân tích phổ học

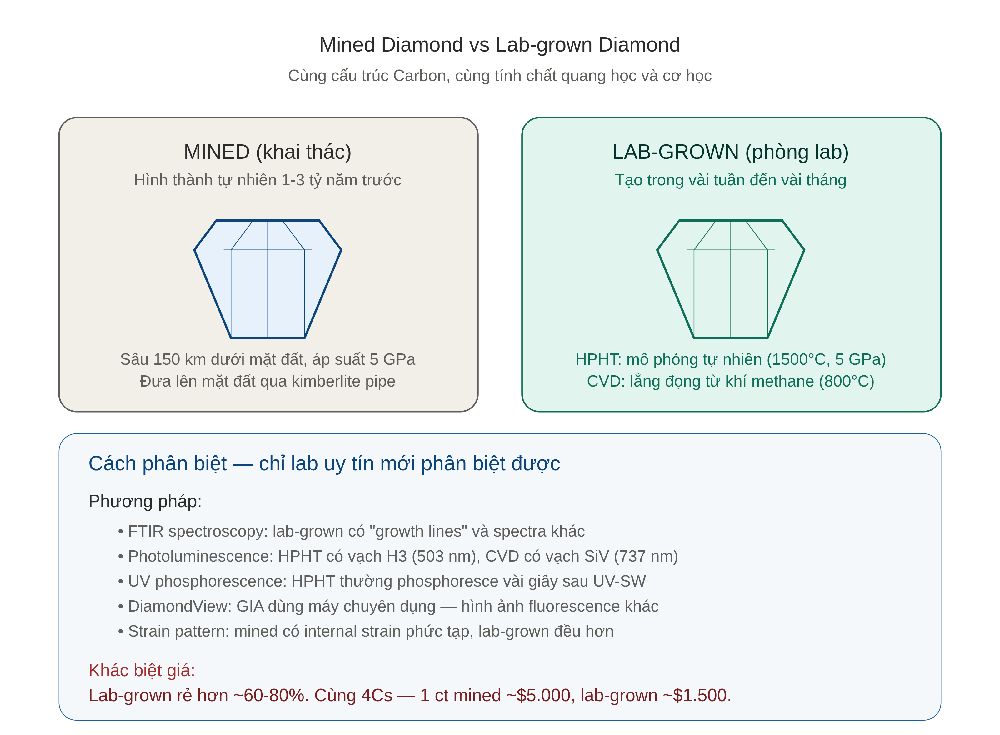

3.2. Kim cương tổng hợp / Synthetic Diamonds (HPHT & CVD)
Kim cương tổng hợp được sản xuất bằng hai phương pháp chính, mỗi phương pháp mô phỏng hoặc thay thế điều kiện thành tạo tự nhiên:
Lịch sử & thị trường kim cương tổng hợp: Kim cương tổng hợp đầu tiên được tạo ra thành công bởi General Electric năm 1954 (phương pháp HPHT), ban đầu chỉ cho mục đích công nghiệp. Phải đến những năm 1990s-2000s, kỹ thuật mới đủ tiến bộ để sản xuất kim cương tổng hợp chất lượng đá quý kích thước lớn, không màu. Phương pháp CVD phát triển mạnh từ những năm 2000s (Apollo Diamond và các hãng khác). Đến những năm 2010s-2020s, kim cương tổng hợp chất lượng đá quý trở nên phổ biến trên thị trường với giá thấp hơn nhiều kim cương tự nhiên, tạo ra một phân khúc thị trường hoàn toàn mới và làm thay đổi sâu sắc cấu trúc ngành.
Điều quan trọng cần hiểu: kim cương lab-grown không phải hàng giả — chúng là kim cương thật về mặt vật liệu. Vấn đề thuần tuý là công bố trung thực (disclosure): người mua phải biết rõ mình mua tự nhiên hay tổng hợp, vì chênh lệch giá rất lớn (kim cương lab-grown thường rẻ hơn 60-90% so với tự nhiên cùng đặc điểm 4Cs). Các phòng lab uy tín cấp giấy riêng cho lab-grown, và các tổ chức như GIA ghi rõ "laboratory-grown" trên báo cáo.
Có hai phương pháp tổng hợp chính:

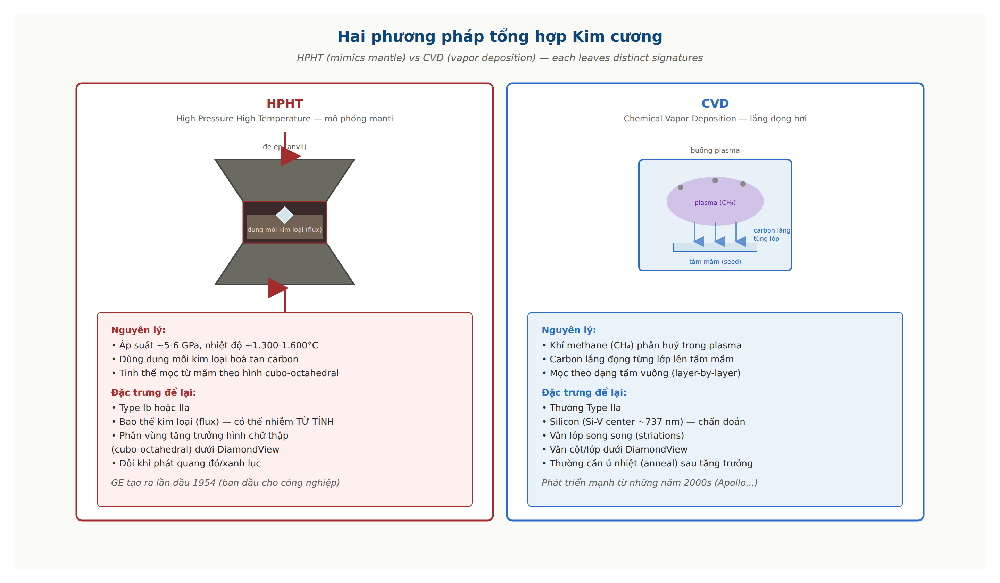

Two diamond synthesis methods. HPHT (High Pressure High Temperature): simulates mantle conditions — pressure ~5-6 GPa, temperature ~1,300-1,600°C, using a metal solvent; crystals grow from a seed in cubo-octahedral form. CVD (Chemical Vapor Deposition): methane gas decomposes in a plasma chamber, carbon deposits layer-by-layer onto a seed plate; grows as square tablets. Each method leaves distinct growth signatures.
| Đặc điểm / Feature | HPHT | CVD |
|---|---|---|
| Nguyên lý | Áp suất + nhiệt cao (mô phỏng manti) | Lắng đọng hơi từ khí methane (plasma) |
| Hình thái mọc | Cubo-octahedral (nhiều hướng) | Dạng tấm (layer-by-layer) |
| Type thường gặp | Type Ib hoặc IIa | Type IIa |
| Tạp chất đặc trưng | Bao thể kim loại (flux) — có thể từ tính | Silicon (Si-V center ~737 nm) |
| Mẫu tăng trưởng | Phân vùng hình chữ thập/cubo-oct | Vân lớp song song (striations) |
| Phát quang (DiamondView) | Phân vùng chữ thập đặc trưng | Vân lớp/cột đặc trưng |
3.3. Phân biệt tự nhiên vs tổng hợp / Natural vs Synthetic Detection

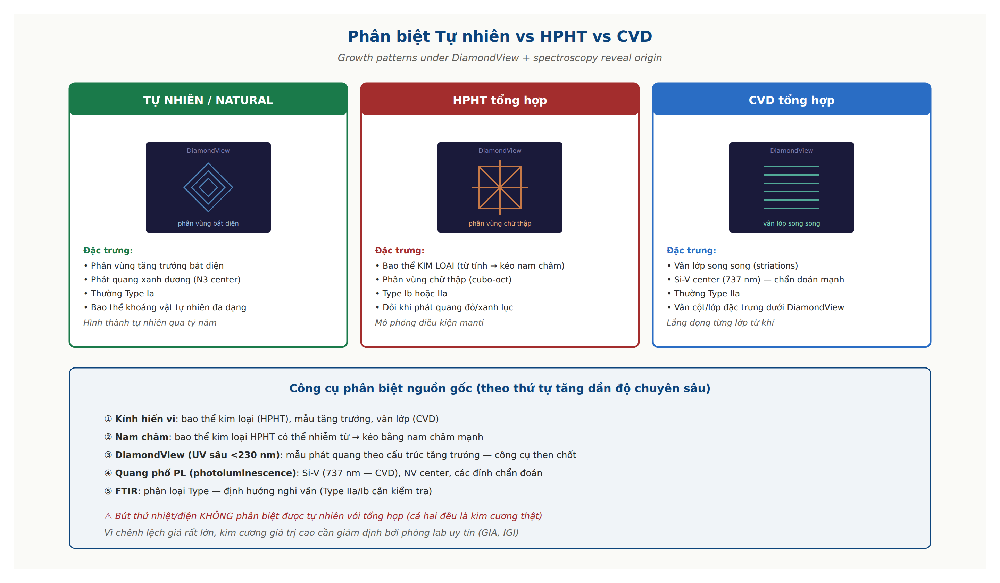

Distinguishing features of natural, HPHT, and CVD diamonds. Natural: octahedral growth zoning, blue fluorescence (N3 center), usually Type Ia. HPHT synthetic: metallic inclusions (magnetic), cross-shaped zoning under DiamondView, sometimes red/green fluorescence. CVD synthetic: parallel striations, Si-V center (737 nm), often requires post-growth annealing. Distinction requires DiamondView + spectroscopy (PL, FTIR, UV-Vis).
| Phương pháp / Method | Phát hiện / What it detects |
|---|---|
| Kính hiển vi | Bao thể kim loại (HPHT), mẫu tăng trưởng, vân lớp (CVD) |
| Nam châm | Bao thể kim loại HPHT có thể nhiễm từ → kéo bằng nam châm mạnh |
| DiamondView (UV sâu) | Mẫu phát quang: phân vùng chữ thập (HPHT), vân lớp (CVD), bát diện (tự nhiên) |
| Quang phổ PL (photoluminescence) | Si-V (737 nm — CVD), NV center, các đỉnh chẩn đoán |
| FTIR | Phân loại Type — định hướng nghi vấn (Type IIa/Ib cần kiểm tra) |
| Máy sàng lọc (screening devices) | Sàng lọc nhanh natural vs "có thể tổng hợp" → gửi lab xác nhận |
3.4. Xử lý kim cương / Diamond Treatments
Kim cương có thể được xử lý để cải thiện màu hoặc độ trong. Tất cả xử lý phải được công bố:

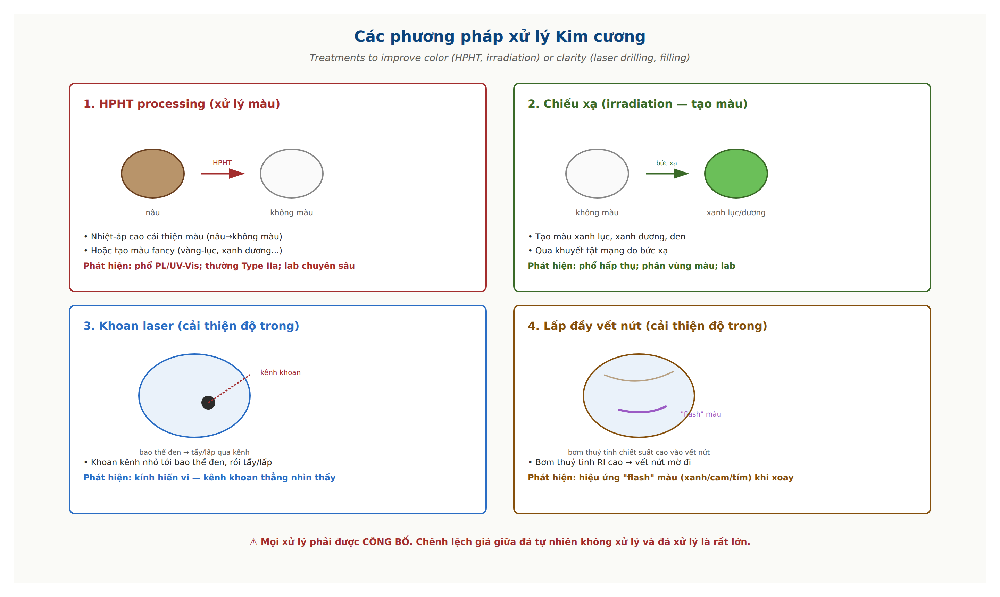

Diamond treatment methods. HPHT processing: high heat-pressure improves color (brown→colorless, or creates fancy color). Irradiation: creates green/blue/black color via lattice defects. Laser drilling: drills tiny channels to dark inclusions, then bleaches/fills — improves clarity. Fracture filling: injects high-RI glass into fractures — makes fractures less visible.
| Xử lý / Treatment | Mục đích / Purpose | Phát hiện / Detection |
|---|---|---|
| HPHT processing | Cải thiện màu (nâu→không màu) hoặc tạo fancy | Phổ PL/UV-Vis; thường Type IIa; lab chuyên sâu |
| Chiếu xạ / Irradiation | Tạo màu xanh lục, xanh dương, đen | Phổ hấp thụ; phân vùng màu; lab |
| Khoan laser / Laser drilling | Loại bỏ/làm mờ bao thể đen (cải thiện clarity) | Kính hiển vi: kênh khoan thẳng nhìn thấy được |
| Lấp đầy vết nứt / Fracture filling | Làm mờ vết nứt (cải thiện clarity) | Hiệu ứng "flash" màu (xanh/cam/tím) khi xoay |
| Phủ màu / Coating | Thêm lớp màu bề mặt (ít bền) | Kính hiển vi: lớp phủ trầy xước; ít gặp |
3.5. Phát hiện xử lý / Treatment Detection
Mỗi xử lý để lại dấu hiệu riêng:
- Khoan laser: Dễ phát hiện nhất — kính hiển vi cho thấy các kênh khoan thẳng, mảnh chạy từ bề mặt tới bao thể (như "đường hầm" trong đá)
- Lấp đầy vết nứt: Hiệu ứng "flash color" đặc trưng — ánh chớp màu xanh dương/cam/tím xuất hiện trong vết nứt lấp đầy khi xoay đá; bọt khí kẹt trong chất lấp
- HPHT processing: Khó nhất — cần phổ PL ở nhiệt độ nitơ lỏng và phân tích chuyên sâu; thường liên quan kim cương Type IIa
- Chiếu xạ: Phân vùng màu đặc trưng (màu tập trung ở bề mặt/cạnh — "umbrella effect" cho một số kiểu cắt); phổ hấp thụ
3.6. Đá nhái (simulants) / Diamond Simulants
Đá nhái kim cương là các vật liệu khác (không phải carbon) trông giống kim cương nhưng có tính chất khác biệt — dễ phân biệt hơn nhiều so với kim cương tổng hợp:

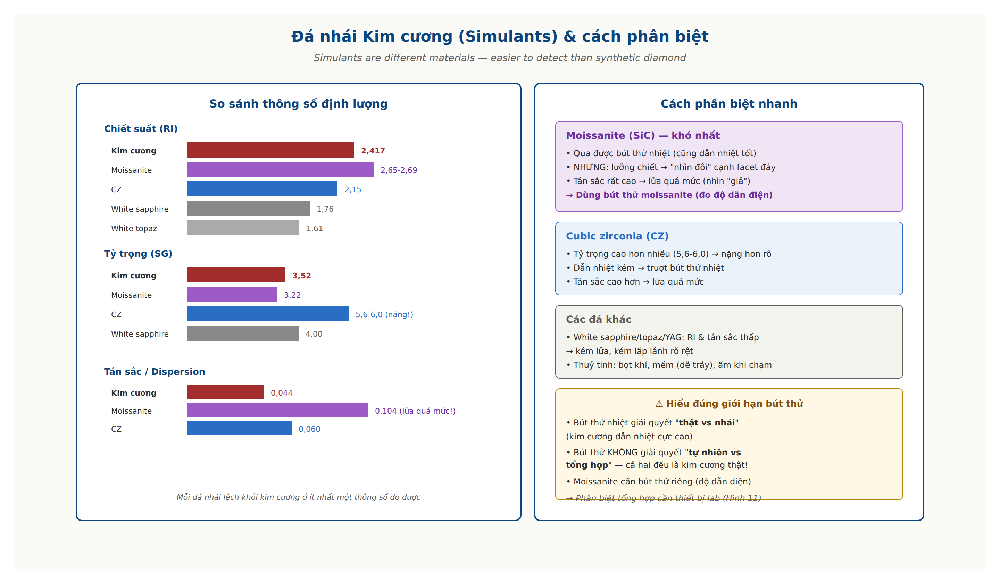

Common diamond simulants and how to distinguish them. Cubic zirconia (CZ): much higher density (5.6-6.0), higher dispersion (excessive fire), poor thermal conductivity. Moissanite (SiC): birefringent (doubling of back facets), very high dispersion, passes thermal probe but has dedicated testers. Glass, white sapphire, white topaz, YAG, GGG: lower RI + dispersion, less sparkle. Thermal/electrical conductivity probes quickly distinguish most.
| Đá nhái / Simulant | Khác biệt chính / Key differences | Phát hiện nhanh / Quick test |
|---|---|---|
| Cubic zirconia (CZ) | Tỷ trọng 5,6-6,0 (nặng hơn); tán sắc cao hơn; dẫn nhiệt kém | Bút thử nhiệt; cân nặng; lửa quá mức |
| Moissanite (SiC) | Lưỡng chiết (nhìn đôi); tán sắc rất cao; dẫn nhiệt cao | Bút thử moissanite chuyên dụng; nhìn đôi cạnh đáy |
| White sapphire | RI thấp (1,76); kém lửa & lấp lánh | Kém lửa; RI |
| White topaz | RI thấp (1,61); cát khai; kém lấp lánh | Kém lửa; cát khai |
| YAG / GGG | Tổng hợp; RI & tán sắc thấp hơn kim cương | Kém lửa; tỷ trọng |
| Thuỷ tinh / Glass | RI thấp; bọt khí; mềm (dễ trầy) | Trầy xước; bọt khí; ấm khi chạm |
Bảng so sánh các thông số quang học-vật lý giữa kim cương và các đá nhái chính — cơ sở định lượng cho việc phân biệt:
| Vật liệu / Material | RI | Tỷ trọng / SG | Tán sắc / Disp. | Đặc điểm phân biệt |
|---|---|---|---|---|
| Kim cương / Diamond | 2,417 | 3,52 | 0,044 | Đẳng hướng; dẫn nhiệt cao nhất |
| Moissanite (SiC) | 2,65-2,69 | 3,22 | 0,104 | Lưỡng chiết (nhìn đôi); lửa quá mức |
| Cubic zirconia (CZ) | 2,15-2,18 | 5,6-6,0 | 0,060 | Nặng hơn nhiều; dẫn nhiệt kém |
| White sapphire | 1,76-1,77 | 4,00 | 0,018 | Kém lửa; lưỡng chiết |
| White topaz | 1,61-1,64 | 3,53 | 0,014 | Kém lửa; cát khai |
| YAG (tổng hợp) | 1,83 | 4,55 | 0,028 | Kém lửa; nặng hơn |
| GGG (tổng hợp) | 1,97 | 7,05 | 0,045 | Rất nặng |
| Zircon (tự nhiên) | 1,93-1,99 | 4,6-4,7 | 0,039 | Lưỡng chiết mạnh (nhìn đôi rõ) |
| Thuỷ tinh / Glass | ~1,5 | ~2,5 | thấp | Bọt khí; mềm; ấm khi chạm |
Lưu ý quan trọng: moissanite là đá nhái khó nhất trong nhóm này vì nó qua được bút thử nhiệt và có độ lấp lánh cao. Tuy nhiên tính lưỡng chiết (birefringence) của nó tạo hiện tượng "nhìn đôi" (doubling) các cạnh facet đáy khi quan sát qua mặt bàn — đặc điểm phân biệt đáng tin cậy, cùng với bút thử moissanite chuyên dụng đo độ dẫn điện.
3.7. Tóm tắt quy trình giám định / Identification Workflow Summary
Quy trình giám định kim cương điển hình tiến hành theo các bước từ đơn giản đến chuyên sâu:
- Sàng lọc thật/nhái: Bút thử nhiệt + độ dẫn điện, quan sát lửa/lấp lánh, kiểm tra lưỡng chiết (loại moissanite)
- Sàng lọc tự nhiên/tổng hợp: Máy sàng lọc (screening), phân loại Type qua FTIR — đánh dấu các viên "cần kiểm tra"
- Xác nhận nguồn gốc: DiamondView (mẫu phát quang), quang phổ PL — phân biệt natural/HPHT/CVD
- Kiểm tra xử lý: Kính hiển vi (khoan laser, lấp đầy), phổ UV-Vis/PL (HPHT, chiếu xạ)
- Phân cấp 4Cs & cấp giấy: Đánh giá màu, độ trong, cắt, trọng lượng (xem Tab 4)
TAB 4 — Đánh giá chất lượng (4Cs) / Quality Grading
4.1. Hệ thống 4Cs / The 4Cs Framework
Kim cương được đánh giá theo hệ thống 4Cs do GIA phát triển vào những năm 1940s-1950s — một hệ thống chuẩn hoá đã trở thành ngôn ngữ toàn cầu của ngành kim cương. Bốn yếu tố: Color (màu), Clarity (độ trong), Cut (giác cắt), và Carat (trọng lượng).
Điểm độc đáo của kim cương so với đá màu: Cut được chuẩn hoá khoa học. Trong khi đá màu chủ yếu định giá theo màu, kim cương không màu định giá theo sự cân bằng tinh tế của cả bốn yếu tố, với Cut được đo lường bằng các tiêu chí quang học định lượng.
| Yếu tố / Factor | Đo lường gì / What it measures | Thang / Scale |
|---|---|---|
| Color (Màu) | Mức độ KHÔNG màu (với đá trắng) | D (không màu) → Z (vàng nhạt) |
| Clarity (Độ trong) | Tạp chất & tì vết bên trong/bề mặt | FL (hoàn hảo) → I3 (nhiều tạp chất) |
| Cut (Giác cắt) | Chất lượng tỷ lệ & hoàn thiện → quang học | Excellent → Poor |
| Carat (Trọng lượng) | Khối lượng (1 ct = 0,2 gram) | Số đo, hiệu ứng ngưỡng |
4.2. Color (Màu) — thang D-Z
Với kim cương "trắng" (không màu), nghịch lý là càng KHÔNG có màu càng giá trị. Thang màu GIA chạy từ D (hoàn toàn không màu — quý nhất) đến Z (vàng/nâu nhạt rõ rệt). Sự khác biệt giữa các cấp rất tinh tế, được đánh giá bằng cách so sánh với bộ đá chuẩn (master stones) trong điều kiện ánh sáng chuẩn.

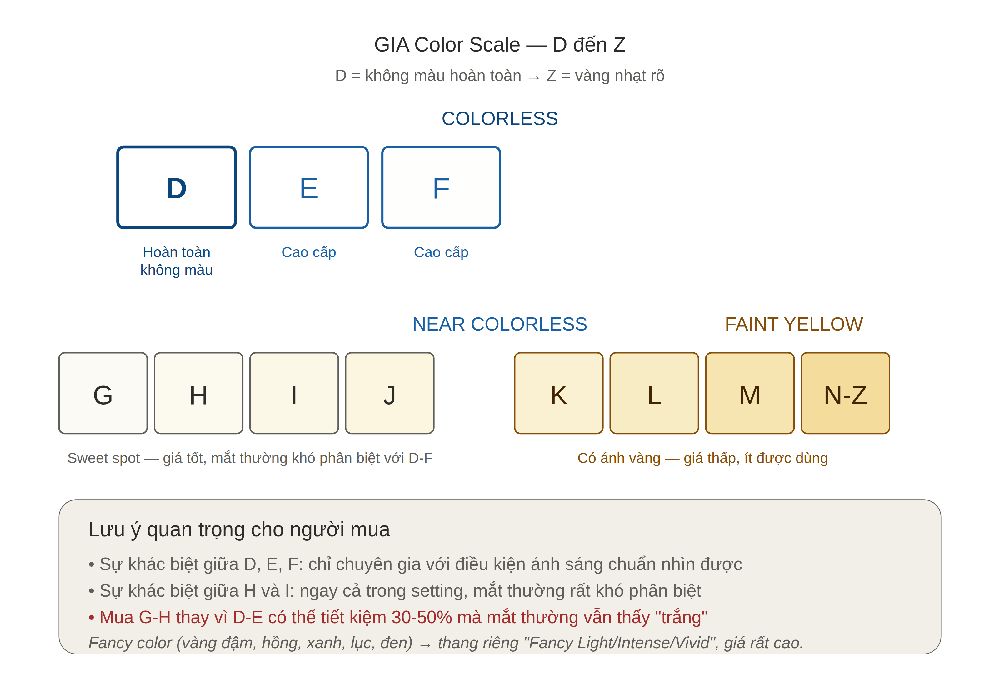

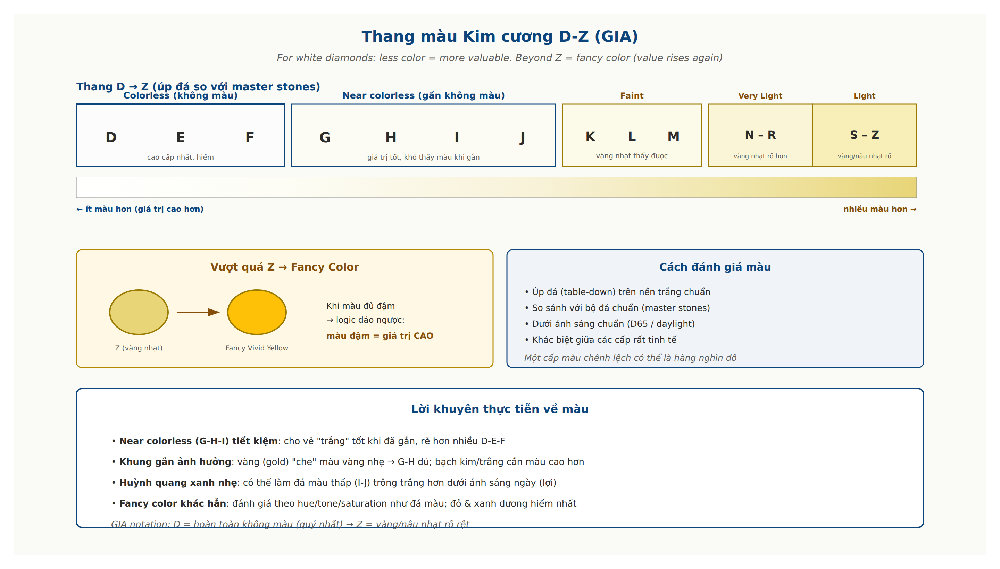

GIA D-Z diamond color scale. D-E-F group: colorless — highest grade. G-H-I-J: near colorless — good value, color hard to see once mounted. K-L-M: faint yellow visible. N-Z: light to noticeable yellow. Beyond Z (deeper yellow) moves to the "fancy color" scale where value increases again. Graded by comparing the stone table-down against master stones under standardized lighting.
| Nhóm / Group | Cấp / Grades | Mô tả / Description |
|---|---|---|
| Colorless | D, E, F | Không màu — cao cấp nhất, hiếm |
| Near colorless | G, H, I, J | Gần không màu — màu khó thấy khi gắn, giá trị tốt |
| Faint | K, L, M | Vàng nhạt thấy được |
| Very light | N–R | Vàng nhạt rõ hơn |
| Light | S–Z | Vàng/nâu nhạt rõ |
4.3. Clarity (Độ trong) — FL đến I3
Độ trong đánh giá sự hiện diện của tạp chất bên trong (inclusions) và tì vết bề mặt (blemishes), quan sát dưới độ phóng đại 10×. Hầu hết tạp chất kim cương là tự nhiên (tinh thể khoáng, "mây", vết nứt nhỏ). Kim cương càng ít/không tạp chất càng hiếm và giá trị.

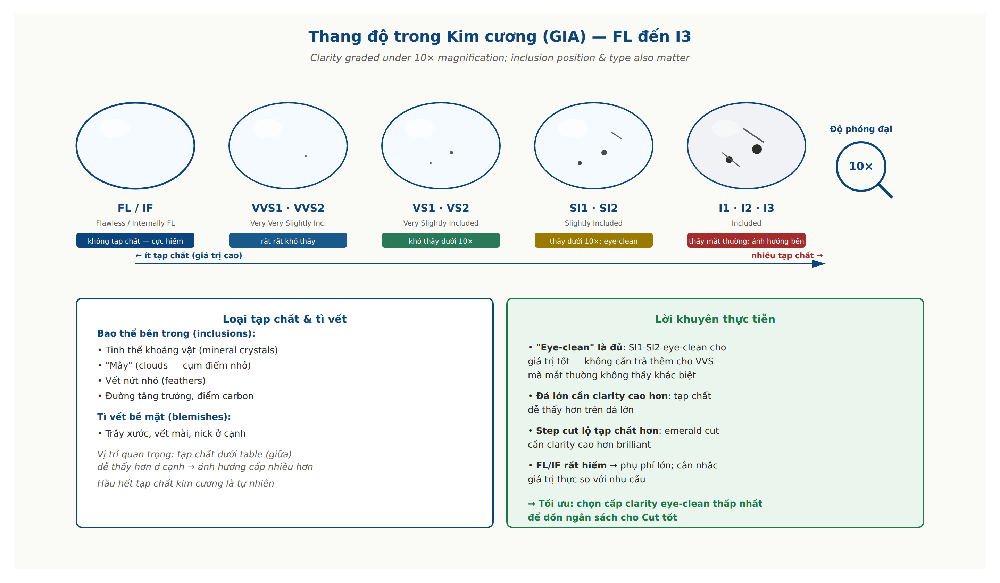

GIA diamond clarity scale (10× observation). FL/IF: flawless/internally flawless — extremely rare. VVS1-VVS2: very very slight inclusions, very hard to see. VS1-VS2: very slight, hard to see. SI1-SI2: slight, visible under 10× (often "eye-clean"). I1-I2-I3: obvious inclusions, may be eye-visible, affecting durability/brilliance. The position and type of inclusions also affect the grade.
| Cấp / Grade | Tên / Name | Mô tả (dưới 10×) / Description |
|---|---|---|
| FL / IF | Flawless / Internally Flawless | Không tạp chất (FL: cả bề mặt) — cực hiếm |
| VVS1, VVS2 | Very Very Slightly Included | Tạp chất rất rất nhỏ, rất khó thấy ngay cả với chuyên gia |
| VS1, VS2 | Very Slightly Included | Tạp chất nhỏ, khó thấy |
| SI1, SI2 | Slightly Included | Thấy dễ dưới 10×; thường vẫn "eye-clean" |
| I1, I2, I3 | Included | Rõ dưới 10×, có thể thấy bằng mắt thường; ảnh hưởng độ bền |
4.4. Cut (Giác cắt) — khoa học của vẻ đẹp
Cut là yếu tố quan trọng nhất quyết định vẻ đẹp lấp lánh của kim cương, và là yếu tố duy nhất phụ thuộc hoàn toàn vào tay người (không phải tự nhiên). Một viên kim cương màu D, không tạp chất nhưng cắt kém vẫn sẽ trông xỉn; ngược lại, cắt tốt làm tối đa hoá ánh sáng phản hồi.
Anatomy & proportions of a round brilliant diamond. Main parts: table (top facet), crown (upper part), girdle (widest diameter), pavilion (lower point), culet (bottom tip). Key proportions: depth %, table %, crown & pavilion angles. The standard round brilliant has 57-58 facets. Ideal proportions optimize the path of light.
Vẻ đẹp của kim cương cắt tốt đến từ ba hiệu ứng quang học, phụ thuộc vào tỷ lệ chính xác:

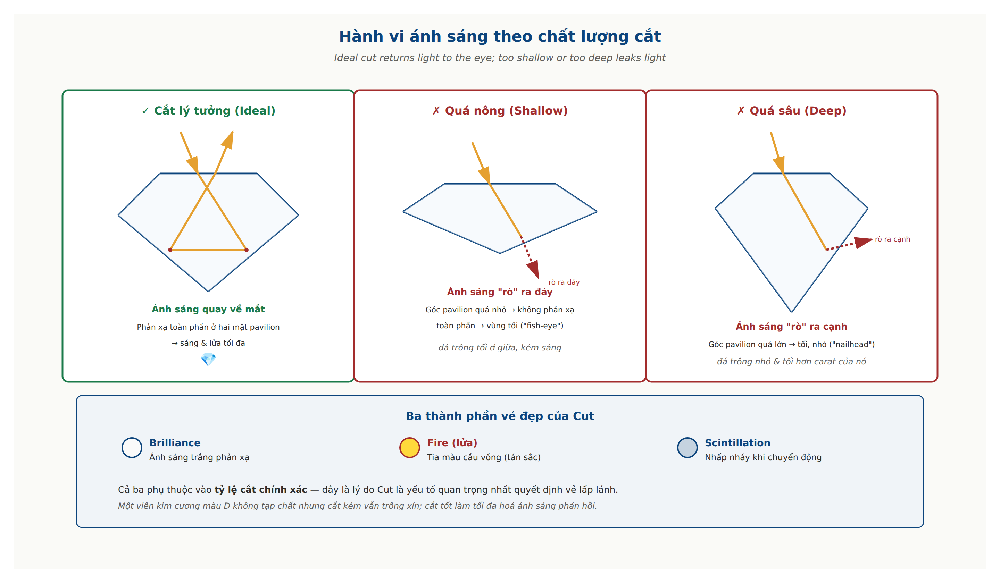

Light behavior by cut quality. Ideal cut: light enters, totally internally reflects off both pavilion facets, returns to the eye → maximum brilliance & fire. Too shallow: light "leaks" out the bottom → dark area ("fish-eye"). Too deep: light leaks out the side → dark, small ("nailhead"). Three beauty components: brilliance (white light), fire (colored flashes), scintillation (sparkle).

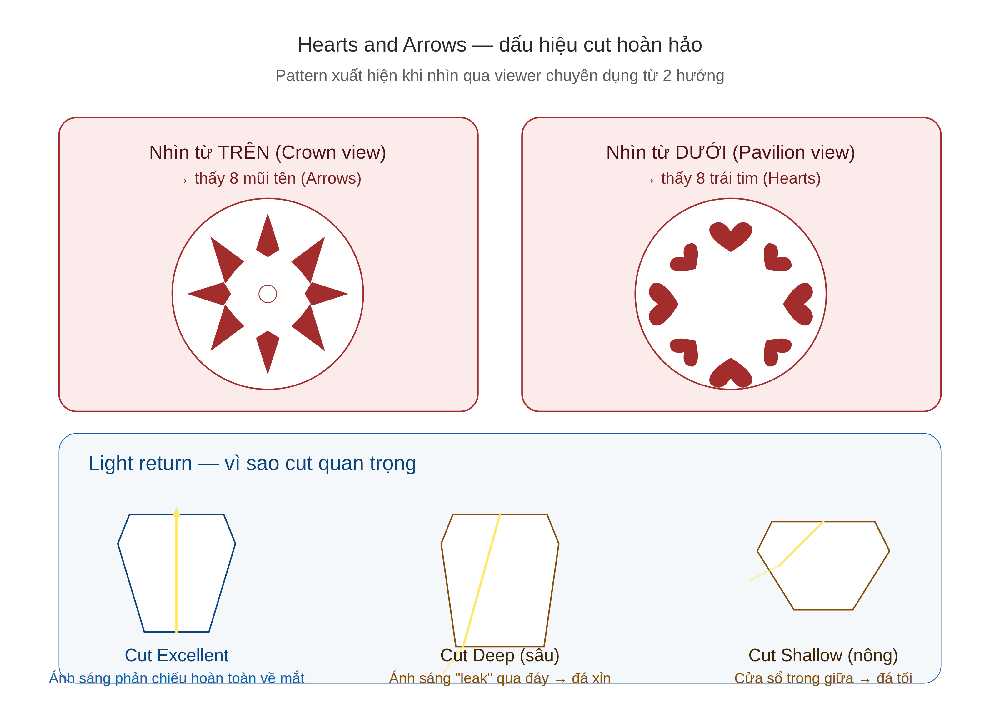

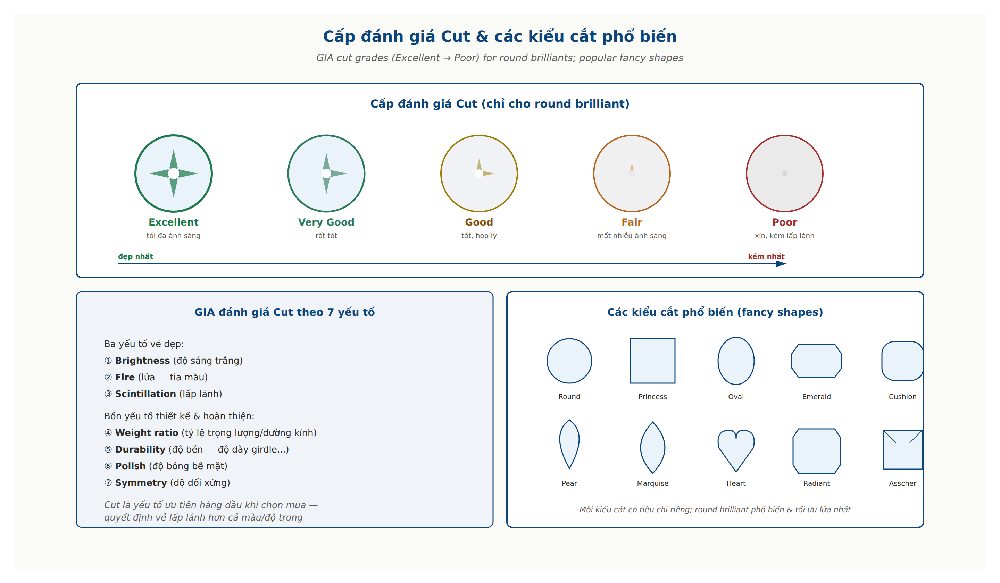

GIA cut grades (Excellent → Poor) and common cut shapes. GIA grades cut for round brilliants by: brightness, fire, scintillation, plus weight ratio, durability, polish, symmetry. Excellent → Very Good → Good → Fair → Poor. Popular fancy shapes: princess (square), oval, cushion, emerald cut (step), pear, marquise, heart, radiant — each with its own criteria.
| Cấp cắt / Cut grade | Đặc điểm / Characteristics |
|---|---|
| Excellent | Tối đa ánh sáng phản hồi; lửa & lấp lánh tốt nhất |
| Very Good | Phản hồi ánh sáng rất tốt; chênh lệch nhỏ với Excellent |
| Good | Phản hồi ánh sáng tốt; giá trị hợp lý |
| Fair / Poor | Mất nhiều ánh sáng; xỉn, kém lấp lánh |
4.5. Carat (Trọng lượng)

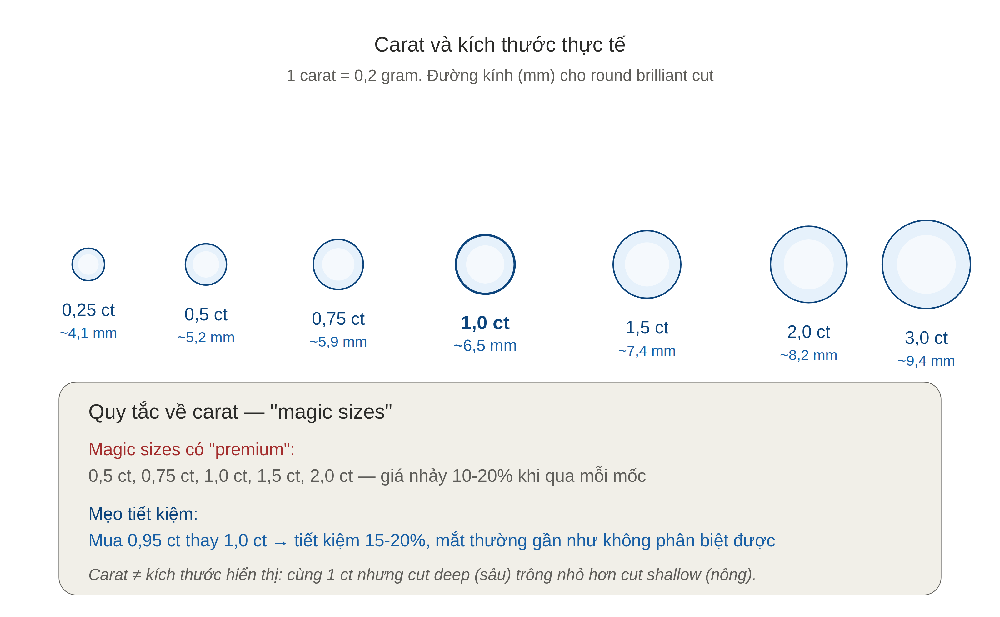

Carat (ct) là đơn vị khối lượng: 1 carat = 0,2 gram = 100 điểm (points). Trọng lượng là yếu tố dễ đo nhất nhưng giá không tăng tuyến tính — kim cương lớn hiếm hơn nhiều nên giá mỗi carat tăng vọt ở các mốc.
| Khái niệm / Concept | Giải thích / Explanation |
|---|---|
| Hiệu ứng ngưỡng / Magic sizes | Giá nhảy vọt ở các mốc tâm lý: 0,50 / 0,90 / 1,00 / 2,00 ct |
| "Buy shy" | Mua hơi dưới ngưỡng (0,90 thay vì 1,00) để tiết kiệm — mắt khó phân biệt |
| Trọng lượng vs kích thước | Cắt sâu làm tăng carat nhưng giảm đường kính nhìn thấy |
Giá kim cương tăng phi tuyến tính theo trọng lượng vì đá lớn hiếm hơn nhiều. Một viên 2 carat đắt hơn nhiều so với hai viên 1 carat cùng chất lượng — không phải gấp đôi mà thường gấp 3-4 lần hoặc hơn. Đây là lý do "giá mỗi carat" (price per carat) tăng vọt ở mỗi mốc trọng lượng:
| Yếu tố giá / Pricing factor | Tác động / Effect |
|---|---|
| Độ hiếm theo kích thước | Đá lớn chất lượng cao cực hiếm → giá/ct tăng mạnh ở mốc lớn |
| Ngưỡng tâm lý | 1,00 ct có "phụ phí" so với 0,99 ct dù khác biệt không nhìn thấy |
| Tổ hợp 4Cs | Đá lớn + màu cao + clarity cao + cut tốt: hiếm theo cấp số nhân |
| Nguồn gốc & xử lý | Tự nhiên không xử lý >> xử lý; tự nhiên >> lab-grown |
Trong thực tế, một viên kim cương được định giá bằng cách kết hợp tất cả yếu tố này, thường tham chiếu các bảng giá ngành (như Rapaport) làm cơ sở, sau đó điều chỉnh theo cut, huỳnh quang, và đặc điểm riêng. Giá cuối cùng tại bán lẻ còn cộng thêm biên lợi nhuận, thương hiệu, và dịch vụ.
4.6. Fancy color diamonds
Khi kim cương có màu đủ đậm vượt thang Z (hoặc các màu không phải vàng/nâu), nó được đánh giá theo thang fancy color riêng — và logic đảo ngược: màu càng đậm và hiếm càng giá trị. Thang GIA cho fancy color: Faint → Very Light → Light → Fancy Light → Fancy → Fancy Intense → Fancy Vivid → Fancy Deep/Dark.
Khác với kim cương trắng (chỉ đánh giá mức độ "không màu"), fancy color được đánh giá theo ba thành phần như đá màu: hue (sắc), tone (độ đậm), và saturation (độ bão hoà). Sự kết hợp của ba yếu tố này, cùng độ hiếm của màu, quyết định giá trị:
| Màu / Color | Độ hiếm & giá trị / Rarity & value |
|---|---|
| Đỏ / Red | Hiếm nhất tuyệt đối; chỉ vài chục viên đỏ thuần được biết; giá cực cao |
| Hồng / Pink | Rất hiếm & giá trị; Argyle đóng cửa đẩy giá lên (Pink Star $71M) |
| Xanh dương / Blue | Rất hiếm (Type IIb); Hope Diamond; giá hàng triệu/ct |
| Xanh lục / Green | Hiếm & khó giám định (tự nhiên vs chiếu xạ); Dresden Green |
| Cam / Orange | Hiếm; "fire orange" thuần rất quý |
| Tím / Violet, Xám / Gray | Hiếm; thường kết hợp với các sắc khác |
| Vàng / Yellow | Phổ biến nhất trong fancy; "canary" Fancy Vivid cao cấp |
| Nâu / Brown | Phổ biến nhất tổng thể; "champagne"/"cognac"; giá phải chăng |
Các viên fancy color giá trị nhất tại đấu giá: Pink Star (59,60 ct, $71,2 triệu, 2017), Oppenheimer Blue (14,62 ct, $57,5 triệu), CTF Pink Star. Những mức giá này phản ánh độ hiếm cực đoan — một viên fancy vivid màu hiếm có thể đắt hơn hàng trăm lần kim cương trắng cùng kích thước.
4.7. Tương tác giữa các C & giá trị / 4Cs Interplay & Value
Giá trị thực của một viên kim cương không đến từ một C đơn lẻ mà từ sự tương tác của cả bốn. Hiểu cách chúng ảnh hưởng lẫn nhau giúp mua thông minh:
| Tương tác / Interplay | Nguyên tắc thực tiễn / Practical principle |
|---|---|
| Cut > Color/Clarity | Cut tốt làm đá trông trắng hơn & che tạp chất; ưu tiên cut trước |
| Color vs khung gắn | Vàng (gold) "che" màu vàng nhẹ → G-H đủ; bạch kim/trắng cần màu cao hơn |
| Clarity vs kích thước | Đá lớn cần clarity cao hơn (tạp chất dễ thấy hơn ở đá lớn) |
| Shape vs clarity | Step cut (emerald cut) lộ tạp chất hơn brilliant → cần clarity cao hơn |
| Fluorescence vs color | Huỳnh quang xanh nhẹ có thể làm đá màu thấp (I-J) trông trắng hơn (lợi) |
4.8. Phòng lab & báo cáo / Labs & Reports
| Phòng lab | Đặc điểm / Characteristics |
|---|---|
| GIA | Chuẩn vàng toàn cầu; tạo ra hệ 4Cs; báo cáo nghiêm ngặt, nhất quán |
| IGI | Phổ biến rộng, đặc biệt cho lab-grown & trang sức bán lẻ |
| HRD | Antwerp (Bỉ) — trung tâm thương mại kim cương châu Âu |
| AGS | Nổi tiếng về đánh giá Cut khoa học (đã sáp nhập GIA 2022) |
4.9. Lời khuyên cho người mua / Buyer's Guidance
Một số nguyên tắc thực tiễn khi mua kim cương:
- Cut ưu tiên hàng đầu: Cut quyết định độ lấp lánh — ưu tiên cut Excellent/Very Good hơn là chạy theo cấp màu/độ trong cao nhất
- Eye-clean là đủ: Với độ trong, SI1-SI2 "eye-clean" cho giá trị tốt — không cần trả thêm cho VVS mà mắt thường không thấy khác biệt
- Near-colorless tiết kiệm: G-H-I cho vẻ "trắng" tốt khi đã gắn, rẻ hơn nhiều D-E-F
- "Buy shy" trọng lượng: 0,90 ct trông gần như 1,00 ct nhưng rẻ hơn đáng kể
- Luôn yêu cầu giấy GIA/IGI: Đặc biệt nêu rõ tự nhiên vs lab-grown và tình trạng xử lý
- Lab-grown: Nếu chọn lab-grown (rẻ hơn nhiều), cần giấy ghi rõ "laboratory-grown" — không trả giá kim cương tự nhiên
Tài liệu tham khảo / References
- Anthony, J.W., Bideaux, R.A., Bladh, K.W., Nichols, M.C. (1997). Handbook of Mineralogy, Volume III: Halides, Hydroxides, Oxides. Mineralogical Society of America.
- Breeding, C.M., Shigley, J.E. (2009). The "type" classification system of diamonds and its importance in gemology. Gems & Gemology, 45(2), 96-111.
- Breeding, C.M., Eaton-Magaña, S., Shigley, J.E. (2018). Natural-color green diamonds: A beautiful conundrum. Gems & Gemology, 54(1), 2-27.
- Collins, A.T. (2001). The colour of diamond and how it may be changed. Journal of Gemmology, 27(6), 341-359.
- D'Haenens-Johansson, U.F.S., Katrusha, A., Moe, K.S., Johnson, P., Wang, W. (2015). Large colorless HPHT-grown synthetic gem diamonds. Gems & Gemology, 51(3), 260-279.
- Eaton-Magaña, S., Shigley, J.E., Breeding, C.M. (2017). Observations on HPHT-grown synthetic diamonds. Gems & Gemology, 53(3), 262-284.
- Eaton-Magaña, S., Ardon, T., Zaitsev, A.M. (2017). Inclusion and point defect characteristics of CVD synthetic diamonds. Diamond and Related Materials, 80, 124-134.
- Fritsch, E., Scarratt, K. (1992). Natural-color nonconductive gray-to-blue diamonds. Gems & Gemology, 28(1), 35-42.
- GIA (2021). Diamond Grading Course and 4Cs reference materials. Gemological Institute of America, Carlsbad.
- Gurney, J.J., Helmstaedt, H.H., Richardson, S.H., Shirey, S.B. (2010). Diamonds through time. Economic Geology, 105(3), 689-712.
- Harlow, G.E. (Ed.) (1998). The Nature of Diamonds. Cambridge University Press & American Museum of Natural History.
- King, J.M., Moses, T.M., Shigley, J.E., Liu, Y. (1994). Color grading of colored diamonds in the GIA Gem Trade Laboratory. Gems & Gemology, 30(4), 220-242.
- Kitawaki, H. (2007). Gem diamonds: causes of colors and identification. New Diamond and Frontier Carbon Technology, 17(3), 119-126.
- Moses, T.M., Shigley, J.E., McClure, S.F., Koivula, J.I., Van Daele, M. (1999). Observations on GE-processed diamonds. Gems & Gemology, 35(3), 14-22.
- Nassau, K. (2001). The Physics and Chemistry of Color: The Fifteen Causes of Color (2nd edition). Wiley-Interscience.
- Pearson, D.G., Shirey, S.B. (1999). Isotopic dating of diamonds. In: Application of Radiogenic Isotopes to Ore Deposit Research, SEG Reviews 12.
- Shigley, J.E., Breeding, C.M. (2013). Optical defects in diamond: A quick reference chart. Gems & Gemology, 49(2), 107-111.
- Shigley, J.E., Shor, R., Padua, P., Breeding, C.M., Shirey, S.B., Ashbury, D. (2016). Mining diamonds in the Canadian Arctic: The Diavik mine. Gems & Gemology, 52(2), 104-131.
- Shirey, S.B., Shigley, J.E. (2013). Recent advances in understanding the geology of diamonds. Gems & Gemology, 49(4), 188-222.
- Shor, R. (2005). A review of the political and economic forces shaping today's diamond industry. Gems & Gemology, 41(3), 202-233.
- Smith, E.M., Shirey, S.B., Nestola, F., Bullock, E.S., Wang, J., Richardson, S.H., Wang, W. (2016). Large gem diamonds from metallic liquid in Earth's deep mantle. Science, 354(6318), 1403-1405.
- Tappert, R., Tappert, M.C. (2011). Diamonds in Nature: A Guide to Rough Diamonds. Springer.
- Wang, W., Hall, M., Moe, K.S., Tower, J., Moses, T.M. (2007). Latest-generation CVD-grown synthetic diamonds from Apollo Diamond Inc. Gems & Gemology, 43(4), 294-312.
- Welbourn, C.M., Cooper, M., Spear, P.M. (1996). De Beers natural versus synthetic diamond verification instruments. Gems & Gemology, 32(3), 156-169.
- Wilks, J., Wilks, E. (1991). Properties and Applications of Diamond. Butterworth-Heinemann.
- Zaitsev, A.M. (2001). Optical Properties of Diamond: A Data Handbook. Springer-Verlag, Berlin.
- Field, J.E. (Ed.) (1992). The Properties of Natural and Synthetic Diamond. Academic Press, London.
- Bauer, M. (1968). Precious Stones, Vol. I. Dover Publications (reprint of 1904 edition).
Bài viết liên quan / Related Articles
Moissanite
Silic carbide (SiC) — đá nhái kim cương phổ biến nhất hiện nay. Phân biệt qua lưỡng chiết (nhìn đôi cạnh đáy), tán sắc cao hơn, và bút thử chuyên dụng. Cũng dẫn nhiệt tốt nên "qua" bút thử nhiệt thường.
Sapphire trắng / White Sapphire
Biến thể corundum không màu — một đá nhái kim cương tự nhiên. Phân biệt dễ qua chiết suất thấp hơn (1,76), kém lửa và lấp lánh, lưỡng chiết.
Ruby (Hồng ngọc)
Đá quý màu cổ điển, cùng với kim cương, sapphire, emerald tạo nên bốn "đá quý cổ điển". So sánh thú vị: ruby định giá theo màu, kim cương theo sự cân bằng 4Cs.
Emerald (Ngọc Lục Bảo)
Đá quý xanh lục cổ điển. Trái ngược với kim cương (Type I clarity), emerald là Type III (jardin chấp nhận được) và gần như luôn xử lý lấp đầy.
